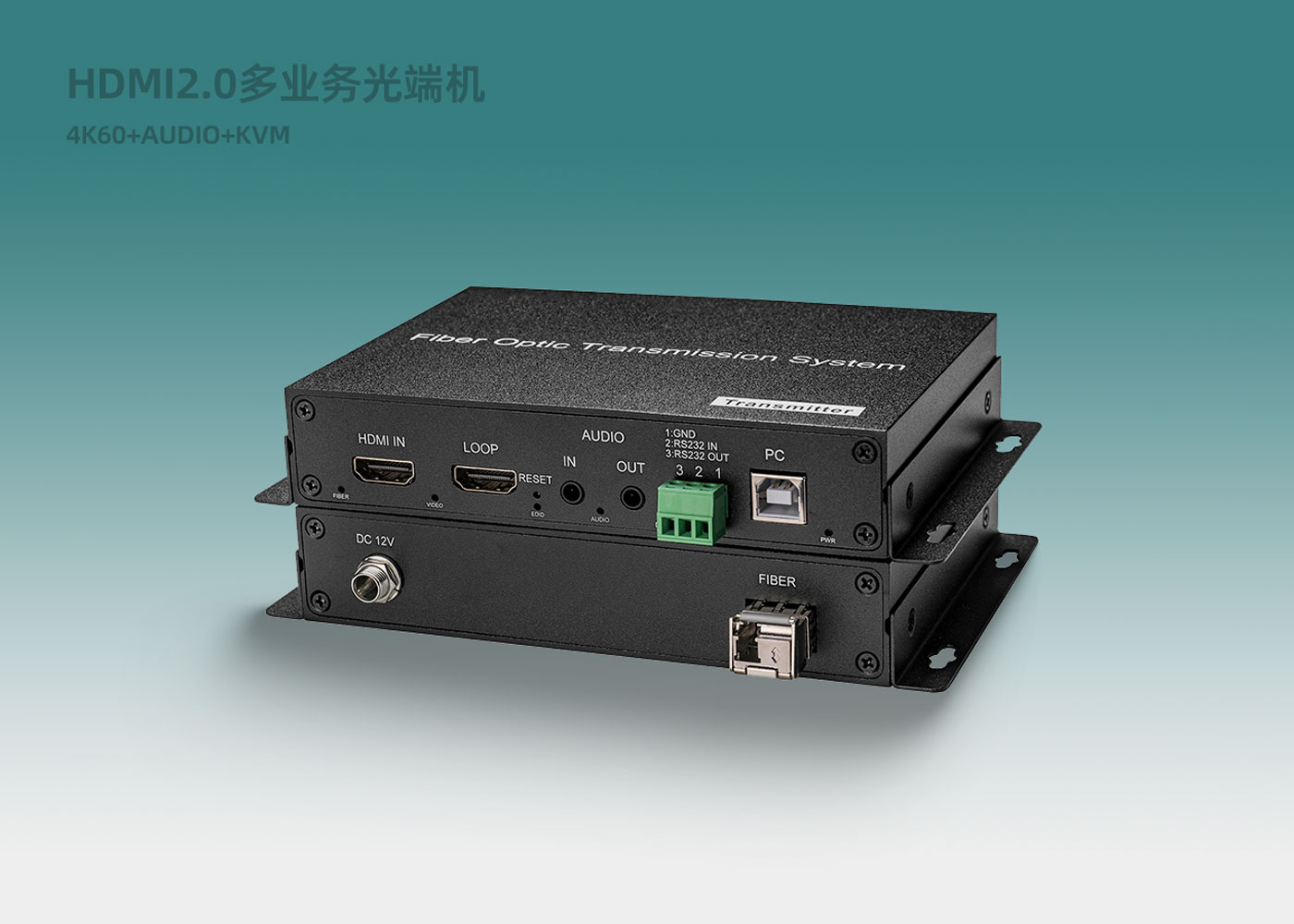

HDMI2.0+KVM多业务光端机
4K60-HDMI(带环出)+双向音频+KVM键盘鼠标+RS232/485；光纤传输10-80公里，支持音频加嵌、解嵌、以及独立音频传输
规格
BTH51UL
描述
BTFH51是本公司自主研制的HDMI 2.0多业务光端机，一直秉持着稳定、高质量的信号传输理念，该产品自主拥有知识产权，吸收了国内外同类产品的优点，针对市场实际需求，经过精心调试，这款产品最终在行业中发挥出了独特的价值。
我们的HDMI 2.0多业务光端机采用光纤传输4K60Hz HDMI视频信号，同时还具备1路双向3.5mm音频、1路USB键盘鼠标功能、1路双向RS232串口数据的传输能力，符合市场上对于多业务光端机的需求特点。相较于其他产品，它实现了无延时、无压缩的高质量信号传输，具有极长的传输距离，甚至可以实现长达10公里的信号延长，为用户提供了更加便利、高效的使用体验。
此外，我们的产品采用了进口元器件，其光模块和核心电路稳定性高，集成电路设计更是使得整个产品的易安装调试、无需维护、工业级宽温度范围的设计等特点得以体现。更为重要的是，采用光纤传输介质的特质，使得产品有着卓越的性能表现，具有耐高温、严寒的特点。

  • 视频符合HDMI2.0规范最大分辨率支持4k2k@60Hz；
  • 发射机和接收都具有视频环回共享高清影音功能；
  • 支持EDID管理功能，支持内置EDID/自动学习EDID切换；
  • 支持3D、HDR格式的视频；
  • 支持正向3.5mm独立传输，并具有音频加嵌、音频解嵌功能；
  • 支持反向3.5mm音频传输；
  • 支持1路USB键盘、鼠标控制信号；
  • 支持1路双向RS232/RS485串口数据透传；
  • 单模10KM传输距离；
光器件指标
波长
1310/1550nm
速率
10Gbps
发射光功率
＞-3db
接收灵敏度
＞-10db
光模块规范
单模单纤 10KM
光口
LC
视频指标
HDMI规范
HDMI 2.0
视频带宽
18Gbps
视频分辨率
480i ~1080p50/60Hz, 4Kx2K@24/30Hz, 4k2k@60Hz
颜色空间
RGB, YCbCr 4:4:4 / 4:2:2, YUV 4:2:0
最高像素时钟
594MHZ
建议线长
≤10M
物理接口
HDMI 母头
音频指标
采样频率
48K
采样深度
24bit
动态带宽
96db
总谐波失真(THD)
-88db
信噪比（SNR）
96db
音频输入/输出阻抗
600Ω
信号电平
VPP 3.5V
物理接口
3.5mm立体声音频插座
信号类型
立体声道
KVM(USB)指标
版本
1.1
发射机物理接口
USB母口 B型口
接收机物理接口
USB母口 A型口
RS232数据指标（3线制，全双工）标配
波特率
最高115200Kbps向下兼容
数据位
8位
物理接口
3-pin凤凰端子
机械结构
外壳金属类型
铝合金
外壳尺寸
163*100*29mm
设备净重
0.7kg/对
安装方式
桌面式
包装
外包装材质
牛皮纸
产品重量
1.15kg
外包装尺寸
340*252*54mm
环境
工作温度
-20°C ~70°C
存储温度
-40°C ~85°C
相对湿度
5 至 95%（非冷凝）
MTBF
>100000小时
BTFH51UL-HDMI2.0光端机规格书
