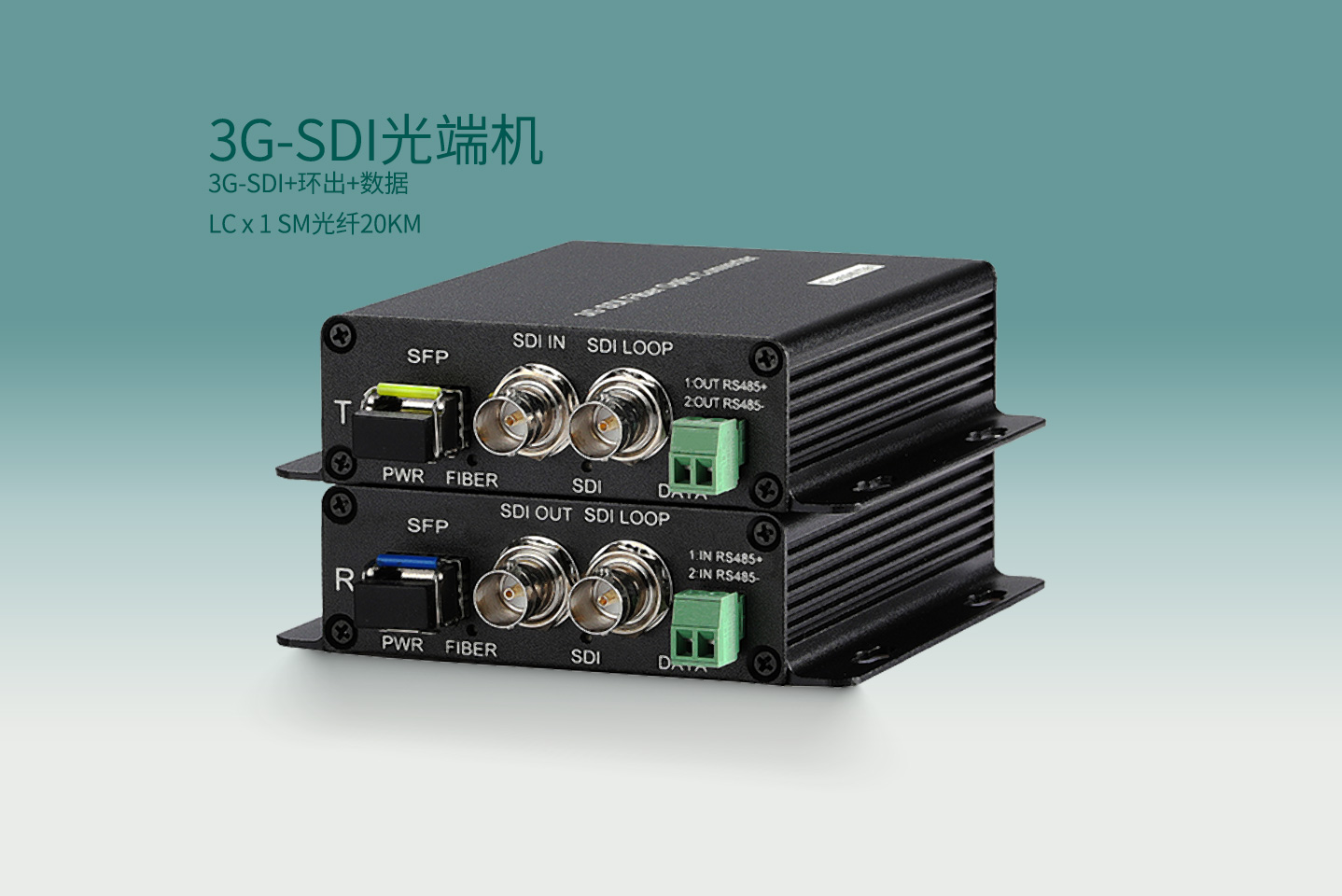

3G-SDI光端机（环出+数据）
型号BTFS21GL；单芯LC传输20公里；3G-SDI兼容HD-SDI；发送机带环出、接收机双路输出；带RS232/485数据
规格

产品配置

尺寸

供电方式

备注

1路正向3GSDI视频


DC 5V

环出、RS485数据功能

描述

本产品一款无压缩，无延时的广电级别光端机，纯硬件架构，稳定性强，兼容性高，抗干扰，支持病态码模块使用；产品支持单芯光纤传输3G-SDI、RS232/485数据，且发送端支持SDI本地环出，接收端支持双路SDI视频输出。由于产品设计灵活性强，该产品可根据不同的应用场景，增加视频，独立音频，数据，网络，电话，开光量等功能。插拔式板卡设计，可上2U机箱，方便用户统一管理，维护；

本品标配传输距离可达20KM，光模块单多模兼容，插拔式光模块设计，可根据现场实际需求可自行更换光模块，它操作简单，即插即用，无需调试；

本品广泛应用于长距离广播电视、医疗手术系统、高质量视音频传输系统、远程多媒体教学、视频会议系统、城市智能交通监控系统（ITS）、平安城市、军事通信、军事监控。



  • 符合DVB-ASI、SMPTE424M、 SMPTE292M、 SMPTE259M(C) 标准；
  • 使用全数字处理技术， 图象清晰， 无色相位差；
  • 带APC电路， 输出光功率恒定， 动态范围大；
  • CWDM技术实现多路信号传输， 大容量， 易升级；
  • 输入具有电缆均衡, 可补偿电缆传输的损耗；
  • 具有输出时钟恢复减小信号抖动电路， 可以很好地处理畸变信号；
  • 输入/输出电缆传输距离可达80m(BELDEN8281电缆)；
  • 工业级设计， 模块化设计使设备可靠灵活；
  • 单多模兼容，无中继距离可达20公里；
  • 壁挂式、 1U机架式、插卡式设计，支持2U16槽机箱，双备份电源；
  • 支持病理信号（可选）：PLL 信号； 检测 SDI 锁相环的锁定状态。 确保光端机的锁相环在任何场景下均能不失锁而正常工作；均衡器信号； 它将真实地反映均衡器的设计状态.对一定范围内不同距离的同轴电缆信号进行有效的均衡和处理， 保证信号的完整性；SDI Matrix 信号； 综合上述两个信号。 无论白天还是黑夜，任何场景所产生的图像均能保证有效的传输；
  • 即插即用，无需设置；

光器件指标

波长

1550-1310nm

速率

3Gbps

发射光功率

＞-6db

接收灵敏度

＞-14db

光口

LC

视频指标

信号类型

DVB-ASI、SD-SDI、 HD-SDI、 3G-SDI

工作标准

DVB-ASI、SMPTE259M-C、SMPTE292M、SMPTE424M

比特率

270 Mbps、 1. 485 Gbps、 2. 97Gbps

视频输入/输出

数量/信号类型

1路单链路DVB-ASI、SD-SDI 、 HD-SDI、 3G-SDI数字视频带本地环出

输入阻抗

75欧姆

输入自动电缆均衡

＞80m(1. 485 Gbps@BELDEN8281电缆)

时钟恢复

270 Mbps、 1. 485 Gbps、 2. 97Gbps时自动， 其它为旁路

输入电平

800mVp-p±10%

输入回波损耗

＞10dB @ 2. 97 Gbps

输出直流偏移

<±0. 5V

输出回波损耗

＞10dB @ 2. 97 Gbps

最大抖动

＜0. 1UI(1485Mbps)

信号过冲

＜5% (1485Mbps)

数据指标

数量/传输方向

1路/反向传输

工作模式

半双工模式

电平类型

RS485（2线制）

误码率

<10^-9

速率

0-400Kbps

物理接口

凤凰端子

设备信息

外壳金属

铝合金

安装方式

壁挂式/插卡式

产品尺寸（不含BNC头）

104*108*28mm

产品净重（单位：对）

0.45KG

成品净重（含外包装）

0.75KG

外包装尺寸

275*219*54mm

输入电压

100VAC～242VAC， 50-60Hz

电源方式

DC 5V

功耗

＜1.5W

过载保护

提供

过流保护

提供

其它指标

工作温度

-20°C ~75°C

存储温度

-40°C ~85°C

相对湿度

5 至 95%（非冷凝）

工作寿命

＞100000小时


3G-SDI光端机BTFS21GL规格书
