9进9出混合插卡矩阵(单卡单路)

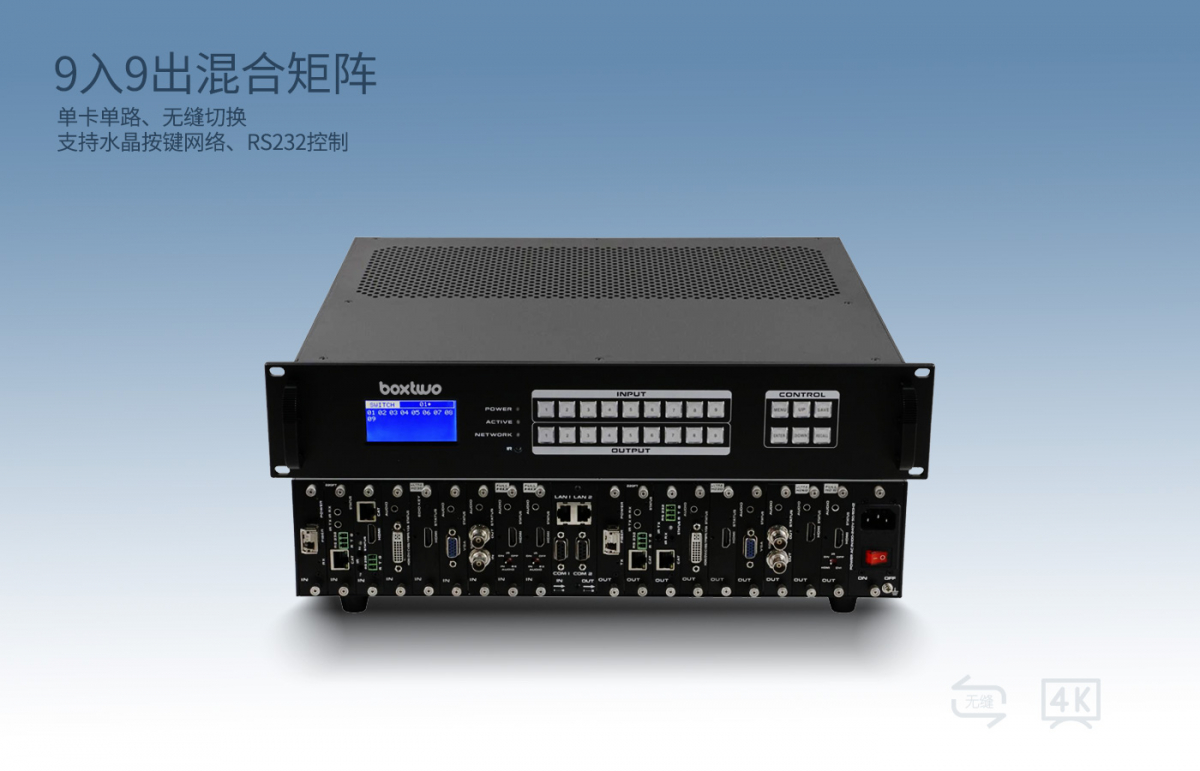

BTMX99 9进9出插卡式混合无缝切换矩阵
+ 查看更多
规格
BTMX99
BTMX99插卡式音视频高清混合矩阵是最新推出的一款迷你多功能混合矩阵,采用模块化的设计理念,增加音频的解析,传输,分配,切换功能,采用按键式管理的设计理念。所有信号输入输出卡均采用单卡单路的方式,最大限度的给予了用户配置的灵活性,单卡可实现CVBS/YPbPr/VGA/HDMI/DVI五类信号的任意转换,切换,传输功能,配备信号分辨率调节,信号类型选择调节功能,支持4K、EDID、HDCP是自动适应调节和解析,支持无缝快速切换功能,强大的性价比,更加体现了它的价值。本矩阵采用了双控制系统设计,可以接入两套不同的控制系统,同时采用了电磁防护设计,可以有效的屏蔽掉来自周边环境的电磁干扰,从而使设备稳定的运行。
本矩阵单通道交换信号速率高达12.5Gbps,主板交换能力采用四核四链路处理技术,核心交换能力可达速率32Gbps。数字信号运用无压缩的传输方式,保证图像信号的高保真输出;独特的信号链路屏蔽设计技术保证信号的完整性;内部核心数字开关具有超强的抗干扰能力及长期连续工作的高稳定性;运用先进的高级算法,保证命令的高效实时性;
本矩阵主要应用于高清可视会议、广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。
- 模块化设计,设备采用单卡单路设计,可支持CVBS/VGA/YPBPR/DVI/HDMI/HDSDI/3GSDI/
- HDBaseT/Fiber信号的混合输入和混合输出(其中VGA/YPBPR/CVBS采用DVI-I接口加转接头的方式);
- 支持各种信号的快速无缝切换;
- 强大信号交换处理能力,采用四核四链路核心芯片可达32 Gbps处理速率;广电专业带灯按键设计,可对产品进行切换、设置等功能;
- 支持EDID的自动读取,支持HDCP解析;
- 支持各种视频信号的立体声音频的解析,分配,切换;
- 支持4K60,HDMI2.0 444数字高清视频信号的传输切换;
- 3D图像倍频修复、临近像素复读处理和3D去除隔行处理功能进行图像修复功能;
- 支持降升频处理、临近像素修复处理和模糊处理实现图像降频处理功能;
- 支持双网络,双控制备份功能,实现大规模集成化网络管理功能;
- 视频信号接口卡支持即插即用功能;
- 支持断电场景自动存储保护、开机自动恢复记忆功能;
- 支持HDBaseT高清视频信号的网络转换和传输功能,传输距离为70/100米,网络输入
- 输出传输带宽速率高达10 Gbps;
- 支持光纤传输距离可从2000米~10公里;
- 内置强大WEB服务器,可实现网络远程管理控制;
- 支持强大的网络集中控制功能,单一控制界面可以控制高达254台设备;
- 支持简单网路中控功能,可以通过Web或者APP实现对外围设备的控制;
- 支持过压、过流、过热和过载保护,降低设备被损坏的概率;
- 支持IR红外控制
规格 | 9进9出 |
描述 | 迷你型9路插卡式万能混合矩阵 |
插槽 | 9路卡槽,单卡单路 |
输入板 | 单接口板卡,支持HDMI、DVI、3GSDI、VGA、YPBPR、CVBS、网络、光纤输入 |
输出板 | 单接口板卡,支持HDMI、DVI、3GSDI、VGA、YPBPR、CVBS、网络、光纤输出 |
协议 | 支持HDMI2.0和DVI1.0协议,支持HDCP2.2协议和EDID功能 |
色彩空间 | 支持RGB444、YUV444、YUV422色彩空间,支持x.v.Color扩展色域标准 |
分辨率 | 640×480---1920×1200@60Hz(VESA标准),480i---4K60Hz(HDTV标准) |
数据速率 | 12.5Gbps |
传输距离 | 70m(六类网线)、300m(多模光纤)、2Km(单模光纤)、25米(数字线缆)30米(模拟线缆) |
控制方式 | 广电级切换按键,双RS232+LAN等控制方式 |
尺寸mm | 482*390*88(2U) |
重量 | 6KG(不插板卡) |
功耗 | 17W(不插板卡) |
电源 | AC 180V-240V 50/60HZ电源输入,1800/3600采用双电源 |
工作温度 | -10℃ - 50℃ |
储存温度 | -25℃ - 55℃ |
