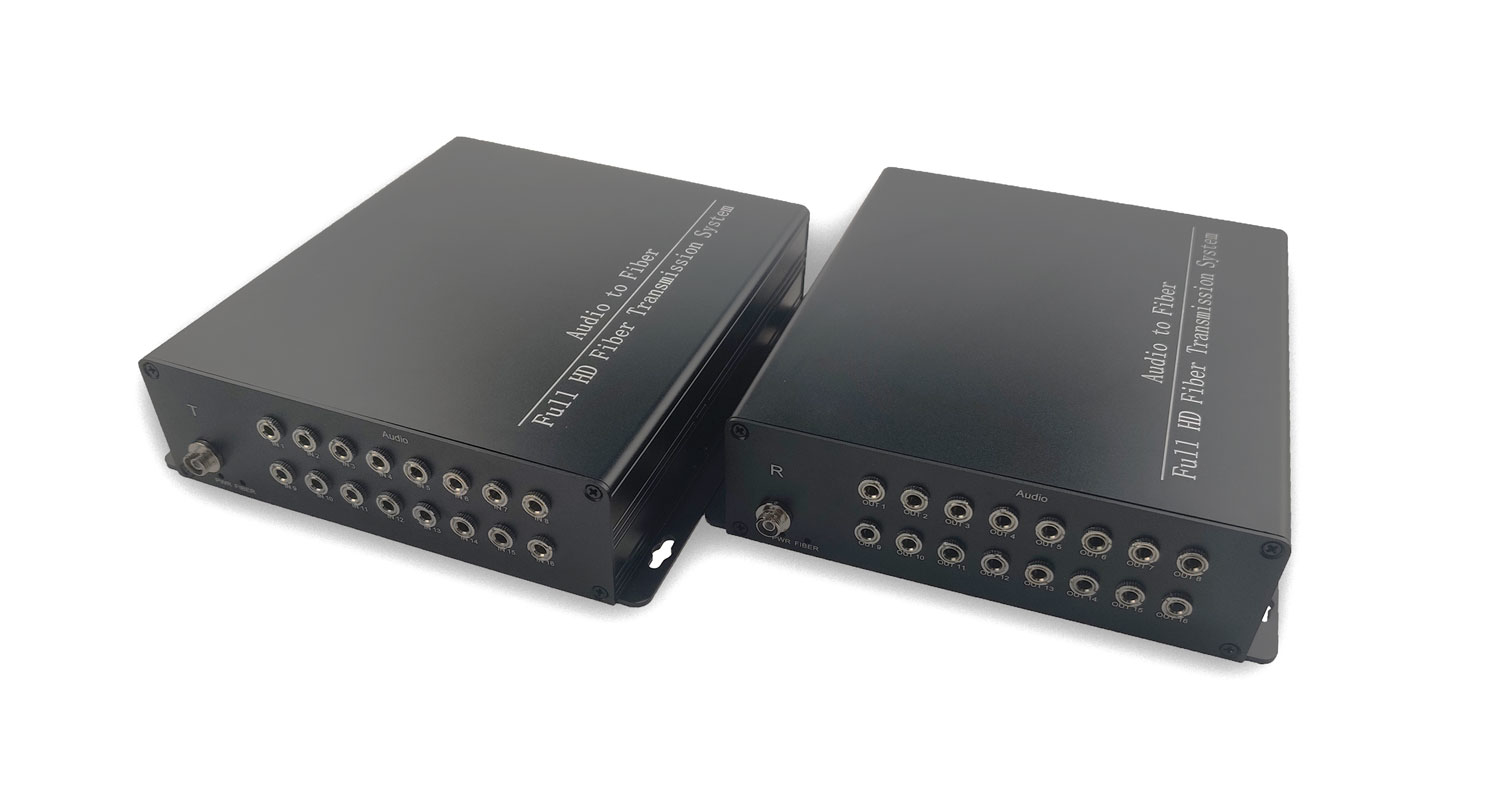

1至32路音频光端机（3.5mm立体声）

BTFA11 / BTFA12 / BTFA14 / BTFA18 / BTFA116 / BTFA132；1路/2路/4路/8路/16路/32路立体声音频；3.5mm插孔；单模单芯20KM；

规格

1路立体声音频

2路立体声音频

4路立体声音频

8路立体声音频

16路立体声音频

32路立体声音频

描述

BOXTWO北京播图科技有限公司出品的音频光端机是解决用于1路至32路音频信号的单向（或双向）光纤长距离传输。前端音频信号直接输入，经过光纤传输从后端输出接有源音箱或者接功放驱动喇叭。采用8bit数字音频编码，系统指标达到或超过广播甲级标准。广泛应用于广播电视、舞台演出、高清会议室、后期制作、录音棚、公共广播、安防监控等高端场合。

1/4/8/16/32路3.5mm立体声（双声道）音频可选*
全数字，无压缩单芯光纤传输
FC接口，FC/ST/LC可选
传输距离20KM，最大传输距离120KM
机架式可选（可以机架式和盒子式组合一起用）
通过Pathological（极度恶劣环境）测试
8bit数字音频编码
支持特殊功能订制
即插即用,无需设置

平衡音频参数
音频通道	1-32路
音频输入接口	3.5mm插孔
音频输出接	3.5mm插孔
输入输出阻抗	10k ohm
输入电容	10PF
最大输入/输出电压	3.0VP-P
频响	10 Hz～24kHz @±3dB
采样率	48KHZ
信噪比	> 90dB
光接口参数
光功率	-14~ -8dBm / -5~0dBm
接口	FC接口
波长	1310nm&1470nm~1610nm
接收机灵敏度	-14~ -8dBm / -5~0dBm
传输距离	0 20/40/60/80KM(单模)
常规参数
电源	100V~240V交流自适应
功率	6W
工作温度	-10°C ~ 50°C
存储温度	-40°C ~85°C
工作湿度	0 ~ 95% (无冷凝)
存储湿度	0%~90%RH(无冷凝)
无故障工作时间	≥10 万小时
外壳尺寸	16815445mm（单路）
外壳材质	铝合金

相关产品

untitled

单芯DVI光纤延长器/光端机

LC*1 mini插头型 DVI-D （支持HDMI 4K）单模2000米多模300米单端免供电BTFD41S

2芯光纤延长器

2芯DVI光纤延长器/光端机

LC*2 mini插头型 DVI-D 1920*1200@60hz 单模2000米多模500米发送端免供电BTFD42S

4芯光纤延长器11

4芯DVI光纤延长器/光端机

金属外壳LC*4 mini插头型 DVI-D 1920*1080@60hz 多模传输500米发送端免供电BTFD44S

untitled.104

4K HDMI光纤延长器/光端机

LC*1 mini插头型 HDMI1.4 3840*2160@30hz 单/多模传输300米BTFH41S

迷你SDI光端机1

迷你单芯3G-SDI光纤延长器/光端机

MINI插头型广播级单模单芯 ST光口 3G/HD/SD-SDI 1920*1080@60hz 2.97G 10KM

HDMI-4k光端机1

4K HDMI光端机

无损非压缩壁挂式 / 机架式单路或多路 ( 4K、3D、HDCP ) HDMI1.4 光端机/光纤传输器/光纤延长器单模/多模兼容单双芯可选 BTFH41

单路vga光端机1

1-8路VGA音视频光端机

BTFV21A；BTFV22A;BTFV24A;BTFV28A；单模单芯1路/2路/4路/8路VGA；RS232+音频；本地环出；传输距离20km；1920*1200@60Hz；非压缩无损

1路DVI光端机1

1-8路DVI音视频光端机

BTFD21A；BTFD22A;BTFD24A;BTFD28A；单模单芯1路/2路/4路/8路DVI；传输距离20km；1920*1200@60Hz；本地环出；音频+RS232同步；非压缩无损

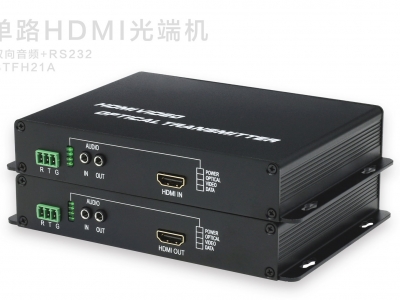

1路HDMI光端机1

1-8路HDMI音视频光端机

BTFH21A；BTFH22A；BTFH24A；BTFH28A；单模单芯1路/2路/4路/8路HDMI；传输距离20km；1920*1200@60Hz；音频解嵌输出+RS232同步；非压缩无损

1路3GSDI光端机1

1-16路3G-SDI光端机

BTFS21G；BTFS22G；BTFS24G；BTFS28G；BTFS216G；单模单芯1路/2路/4路/8路3G/HD-SDI；传输距离20km；1920*1200@60Hz；带RS485数据；广播级；不闪屏防病态码

KVM-VGA光端机1

KVM光端机（VGA/DVI/HDMI+USB）

BTFV21KVM / BTFD21KVM / BTFH21KVM；VGA/DVI/HDMI可选+USB键鼠+音频；单模单芯KVM光端机；传输距离10km；1080P60分辨率

2路平衡音频光端机1

2-16路平衡音频光端机（卡侬头）

BTFA22P / BTFA24P / BTFA28P/ BTFA216P；2路 / 4路 / 8路 / 16路平衡音频；卡侬头；广播级；20KM；16bit编码

usb光端机1

USB2.0光端机

BTFU21；支持USB2.0;兼容1.1/1.0；传输距离300米

dp光端机RX1

DP-KVM光端机

BTFP41,DISPLAYPORT(DP)+音频+RS232+USB/KVM，单芯光纤20km

HDMI-4k-audio-fiber3

4K HDMI音视频光端机

BTFH51A 4k-HDMI+AUDIO光端机/光纤传输器

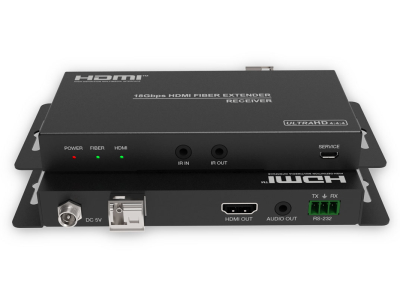

BTFH61A-4

4K60 HDMI光端机

BTFH61A 4k60hz HDMI2.0 音频分离 18G带宽单模单芯光纤传输10千米

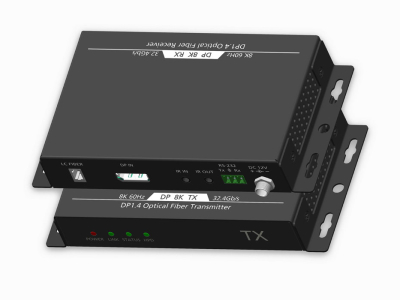

BTFP81-1

DP1.4/8K光端机

BTFP81,DISPLAYPORT(DP)+音频+RS232+IR双向红外单芯光纤300米

BTFH31A-1

（4K30）HDMI音视频光端机

BTFH41AL单模单芯传输10KM；1路4K HDMI视频带环出+1路双向3.5音频+1路双向RS232数据

BTFH31K-2

（4K30）HDMI-KVM音视频光端机

BTFH41UL单模单芯传输10KM；1路4K HDMI视频带环出+1路双向3.5音频+1路双向RS232数据，可选1路反向开关量（用于开关机），可选1路反向IR。

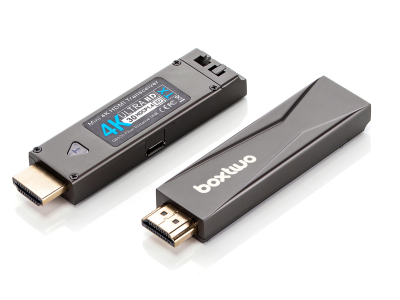

BTFH41SE-2

迷你型4K-HDMI光纤延长器/光端机

迷你插头型 HDMI1.4 3840*2160@30hz ；EDID实时透传；单/多模传输1000米；单芯LC光口；BTFH41SE

多业务光端机BTFV8G4D-1

智慧磐石武警专用多业务光端机

智慧磐石武警专用多业务光端机、兼容多种哨位台、支持4路双向模拟视频+4路千兆以太网共享+2路电话+8路双向开关量+2路双向RS485数据+2路双向RS232数据、单模单芯传输20千米，无中继最远至80千米

BTFD41SE-4

迷你型DVI光纤延长器/光端机

迷你型 DVI-D 兼容HDMI1.4 3840*2160@30hz ；EDID实时透传；单/多模传输2000米；单芯LC光口；BTFD41SE

HDMI光端机（网络型）

1080P HDMI、HDCP解码、HDMI环出、独立3.5mm音频、自动音频加解嵌、支持网络交换机级练、一对多，多对多、可选KVM以及IR功能；BTFH11A

04281

LED光纤收发器

BTFG21 外置电源；纯千兆单网口；兼容各大品牌LED控制系统卡；单模光纤20千米或多模光纤500米

04287

LED光纤收发器-内电

BTFG21P 内置电源；纯千兆单网口；兼容各大品牌LED控制系统卡；单模光纤20千米或多模光纤500米

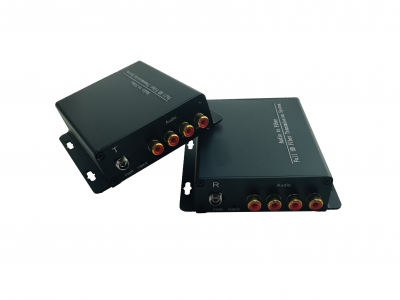

1至32路音频光端机（莲花头）
