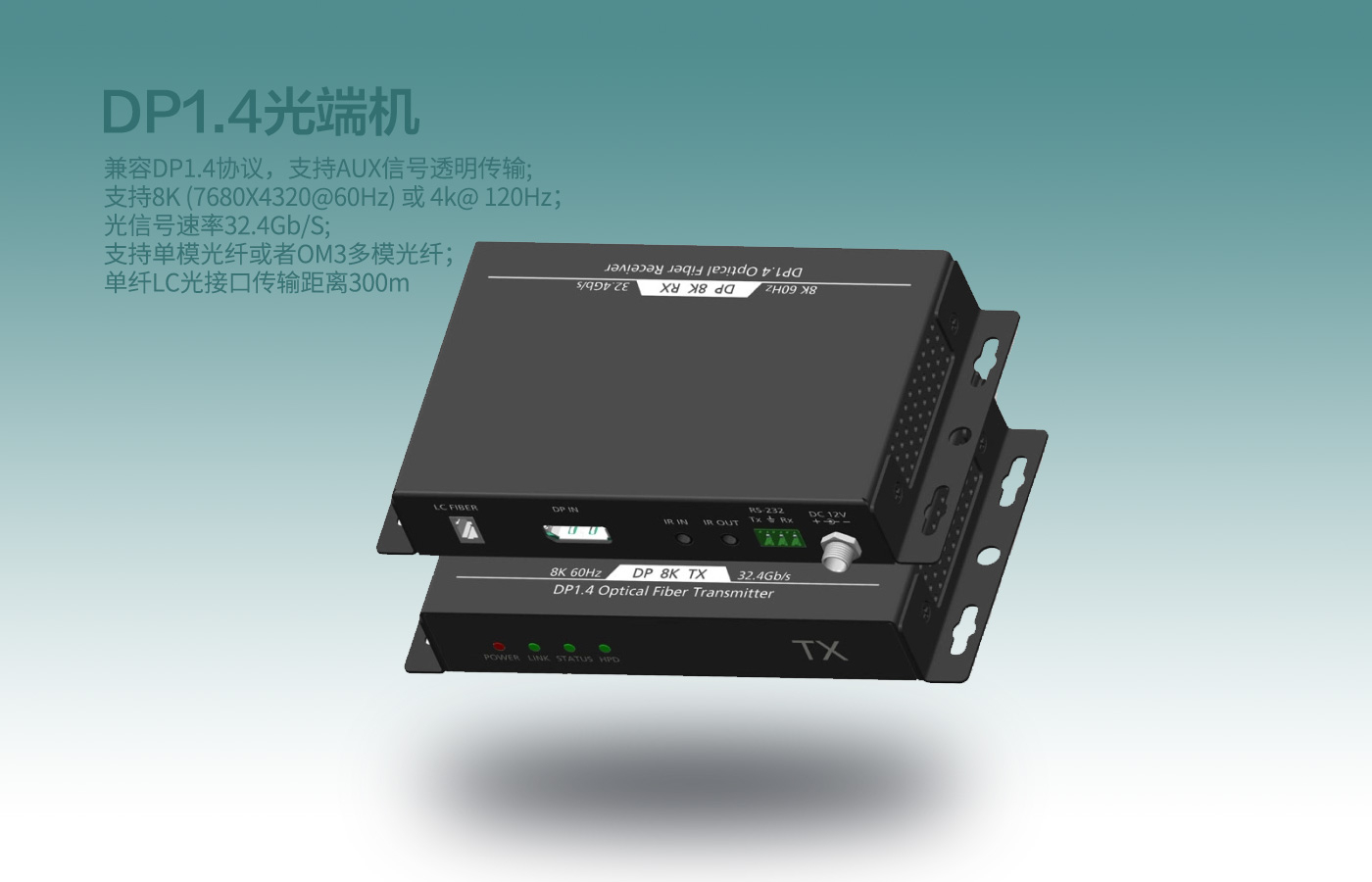

DP1.4/8K光端机
BTFP81,DISPLAYPORT(DP)+音频+RS232+IR双向红外 单芯光纤300米
规格

BTFP81

描述

     BOXTWO北京播图科技有限公司出品DP1.4单芯光纤传输器，型号：BTFP81, 采用CWDM（粗波分复用）光纤技术，把6个不通波长的激光光信号复用在一根光纤上传输，实现在一根光纤上传输一路非压缩DP1.4的视频信号。

光传输器采用四路CWDM波长激光传输4路TMDS信号，每路光信号带宽为8.1Gb/s。四路激光波长分别为1270/1290/1310/1330nm。光传输器还采用了1490/1550nm两波长，带宽为1.25Gb/s,用来传输DP视频的AUX信号，双向IR以及双向RS232等信号。
BTFP81光传输器，是正真非压缩DP1.4视频信号光传输器。AUX采用透传方式传输，使产品具有很好的兼容性。


    1）兼容DP1.4协议，支持AUX信号透明传输;

    2）最高分辨率支持8K (7680X4320@60Hz) 或 4k@ 120Hz；

    3）光信号速率32.4Gb/S;

    4）单LC光接口。

    5）支持单模光纤或者OM3多模光纤；

    6）传输距离300m.

    7）支持一路双向IR一路双向RS232；

    8）供电电压DC +12V

*

参数

描述

分辨率

最高分辨率

4k*2k @120Hz

8K (7680X4320@60Hz)

光器件

DP1.4发送器：

5波长激光器+1波长光探测器

1270/1290/1310/1330/1550nm 激光器1490nm 光探测器

DP1.4接收器：

1波长激光器+5波长光探测器

1490nm DFB 激光器1270/1290/1310/1330/1550nm 光探测器

CWDM 器件

内置1270/1290/1310nm、1330/1490/1550nm

电特性

输入输出信号

TMDS Level (兼容 DP1.4)

带宽（TMDS每通道）

8.1Gbps

视频信号总带宽

32.4Gb/s

光传输

光链路功率预算

Min 8dB

结构

结构尺寸（mm)

160WX85LX26H

连接器

光接口

1X LC

DP接口

DP 母座

推荐光纤

单模光纤或OM3以上多模光纤

传输距离

300m
