150米HDMI网线传输器（HDBT）
BTEH150CL HDBT协议、150米传输距离、HDMI环出、1080P60hz
规格
BTEH150CL

描述
BTEH150CL-HDMI网线传输器，采用超五类或六类网线将HDMI信号延长至150米，它的作用 是实现信号源与显示设备之间长距离传输。它支持环路输出功能、双向红外控制和RS- 232串口传输控制，视频分辨率达到1080P@60Hz YUV4:4:4。使用新一代低功耗芯片 处理方式，24小时不间断工作，发热量小，工作稳定，安装简单，即插即用。本设备可广泛视频会议、户外大屏和家庭影院等


  • 兼容HDMI 1.4、HDCP 1.4和DVI 1.0标准
  • 视频分辨率达到1080P@60Hz (YUV4:4:4)
  • 支持通过HDMI高比特率 (HBR)音频
  • 使用CAT6网线传输距离达到150米
  • 支持POC (Power over Cable)功能，即在TX或RX中，只需要一端供用24V@1A的电源
  • 支持传输双向红外
  • 支持传输双向RS-232信号

参数规格
HDMI兼容
HDMI 1.4
HDCP兼容
HDCP 1.4
视频带宽
165MHz
视频分辨率
1080P@60Hz YUV4:4:4、RGB4:4:4
颜色空间
RGB, YCbCr 4:4:4, YCbCr 4:2:2
颜色深度
8-bit
HDMI音频格式
LPCM 2/5.1/7.1CH, Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD, DTS-HD Master Audio,
Dolby Atmos, DTS:X
ESD静电保护
±8kV (空气放电) , ±4kV (接触放电)
连接
发射端
输入：1× HDMI Type A [19-pin female]
1× IR INPUT [3.5mm Stereo Mini-jack] 1× RS-232 [Phoenix jack]
输出：1× HDBaseT Out [RJ45]
1× IR OUTPUT [3.5mm Stereo Mini-jack] 1× HDMI Type A [19-pin female]
接收端
输入：1× HDBaseT In [RJ45]
1× IR IN[UT [3.5mm Stereo Mini-jack] 输出：1× HDMI Type A [19-pin female]
1× IR OUTPUT [3.5mm Stereo Mini-jack]
1× RS-232 [Phoenix jack]
机身
外壳材质
金属外壳
颜色
黑色
尺寸
140mm[长]×65mm[宽]×18mm[高]
净重
481克
供电电源
输入: AC100 - 240V 50/60Hz，输出: DC 24V/1A
(美国/欧盟标准, CE/FCC/UL认证)
电源功耗
6瓦
工作温度
0°C ~ 40°C / 32°F ~ 104°F
储存温度
-20°C ~ 60°C / -4°F ~ 140°F
相关湿度
20~90% RH (无凝结)
BTEH150CL-150米HDMI网传用户手册
相关产品
网传机箱1
网传集中安装供电机箱
BTRC12 支持19英寸集中供电机箱安装，满配12台；220V供电
2023 04-19

BTRC12 支持19英寸集中供电机箱安装，满配12台；220V供电

HDMI网传环出
70米HDMI网线传输器（带环出）
BTEH70L HDBaseT协议 70米HDMI网传 音频加解嵌 HDMI环出 EDID管理；支持19英寸集中供电机箱安装，满配12台
2023 02-17

传输器是一款集HDBaseT技术的传输器，此款产品是一款无压缩、无损失、无延迟的...

USB2.0网传
USB2.0网线传输器
BTEU50/BTEU100 50米/100米可选USB2.0网线延长器 速率高达200Mbps
2022 09-22

USB 2.0延长器可通过单根Cat5e/6线将USB信号延长100米。 在发射...

HDMI网传200
HDMI网络延长器（200米）
1080P HDMI、HDCP解码、HDMI环出、独立3.5mm音频、自动音频加解嵌、支持网络交换机级练、一对多，多对多、可选KVM以及IR功能；BTEH200E
2022 02-28

DMI音视频网络延长器用于延长传输HDMI音视频信号，通常在HDMI线极限长度无...

hdmi2.0网传
150米HDMI2.0网线传输器（4K60）
BTEH150CG HDBT协议、150米传输距离、HDMI环出、4K60Hz
2021 11-22

BTEH150CL此款HDMI延长器，采用超五类或六类网线将HDMI信号延长至1...

HDMI2.0网传VGA
HDMI2.0+VGA网线传输器（HDBT）
BTEH70G 70米HDMI2.0 4K@60hz 双向红外IR 双向RS232 直流12V POC供电 任意一端免供电HDBT技术；支持19英寸集中供电机箱安装，满配12台
2020 07-16
DVI网传150
DVI网线传输器(HDBaseT)
BTED150CL；1路DVI输入支持HDMI环出；支持1920*1200@60hz，RS232+IR红外；支持POC单端供电
2019 10-31
无线投屏
无线投屏器
BTQS01；BTQS02；BTQS04；WIFI无线投屏；支持1080P分辨率；画面分割；支持PC/MAC/iPhone/安卓
2019 03-06
HDCI网传4
宝利通POLYCOM-HDCI网传
BTEHDCI70；支持HDCI（60P）输入；HDCI（37P）输出；支持HDCP协议传输70米；POC单端供电
2019 02-27
网传地插1

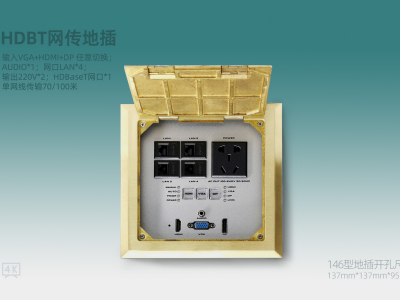

HDBT网传地插
BTEVHP70G；输入VGA+HDMI+DP 任意切换；AUDIO*1；网口LAN*4；输出220V*2；HDBaseT网口*1；POC供电
2018 12-25

BOXTWO出品BTEVHP70G是一款HDBaseT技术的地插型发射切换器，设...

网传面板1

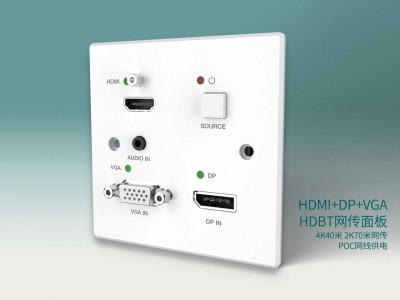

HDBT网传面板
