4K HDMI音视频光端机
BTFH51E 4k-HDMI+AUDIO光端机/光纤传输器
规格

BTFH51E



描述
BTFH51E集成了高清视频，音频加解嵌功能为一体，通过一根单模光纤延长HDMI信号传输距离2000米。最高分辩率为3840*2160/ 30Hz或3840*2160/ 60Hz （YUV 4:2:0）；兼容DDC2B 和HDCP传输。本产品的音频通为独立的传输通道。BTFH51E具有两种音频传输模式，一种是HDMI视频内置的音频传输，另一种是独立的SPDIF音频传输。通过对产品面板上的拨码开关来控制音频信号的方向，实现不同的音频传输需求。BTFH51E通过一根光纤传输所有的信号，在OM3多模光纤中传输距离为300m,在单模光纤中可传输2千米(20千米可订制)。


特性


特性:

1.HDMI光端机特性 :

1)支持 最高分辨率为4k*2k 30Hz;

2)OM3 MMF光纤传输距离到300米；.

3)单模光纤延长传输距离到2000米(20公里可订制)；

2.Audio 特性:

1)频率响应: 20Hz - 20kHz;

2)输入阻抗: 1K Ohm;

3)输出阻抗: 0.1 Ohm;

4)三脚凤凰端子接口；

5)发送器到接收器正向传输;

6)音频采样率 48 kHz.

传输距离:

BTFH51E可以通过一根多模OM3光纤或者一个单模光纤传输信号，光纤接口为LC：

l传输距离可达 2km (6560ft) ，采用单模光纤传输。

l传输距离可达300m (1640ft) ，采用多模OM3光纤传输。

以上延长方式都支持音频加解嵌功能。

HDMI光端机产品尺寸: 157mm x 100mm x26mm (Lx H x W)（含光模块）



*
请下载规格书查看
相关产品
88-4
8进8出HDMI矩阵（4K30）
BTMH88 HDMI8进8出 最高分辨率支持4K30 端口独立EDID调节 支持红外IR、TCP/IP、RS232控制切换等
2020 12-24
dp光端机RX1
DP-KVM光端机
BTFP41,DISPLAYPORT(DP)+音频+RS232+USB/KVM，单芯光纤20km
2020 07-30
HDMI2.0-HDBaseT网传
BTEH70G 70米HDMI2.0 4K@60hz 双向红外IR 双向RS232 直流12V POC供电 任意一端免供电HDBT技术
2020 07-16
BTMX0909P-1
9进9出混合插卡矩阵一体机
BTMX0909P 9进9出插卡式/集成了混合矩阵、画面分割、音频处理器、数字功放和中央控制系统
2020 04-18
DVI-HDBT网传2
DVI网线传输器(HDBaseT)
BTED150；1路DVI输入支持HDMI环出；支持1920*1200@60hz，RS232+IR红外；支持POC单端供电
2019 10-31
4kHDMI切换器1
HDMI2.0 4进1出切换器
BTQH41K；4路HDMI输入1路HDMI输出；支持4K@60，RS232控制、按键、红外遥控、中控控制
2019 09-19
HDMI 四画面KVM控制器
HDMI2.0四画面KVM控制器
BTHH41K；支持四画面多种模式显示；4K@60HZ视频输入/输出；支持KVM控制
2019 08-27
BTE200
无损4K编解码器
BT200系列；支持万兆以太网、光纤交换；HDMI2.0+DP+RS232+IR；4K@60HZ；零延时
2019 06-18
拼接器1
图像拼接处理器
BTPX系列；3U,6U,12U,24U主机箱体，最大支持144进144；支持无线投屏卡、IP解码卡
2019 06-14
usb光端机1
USB2.0光端机
BTFU21；支持USB2.0;兼容1.1/1.0；传输距离300米
2019 04-17

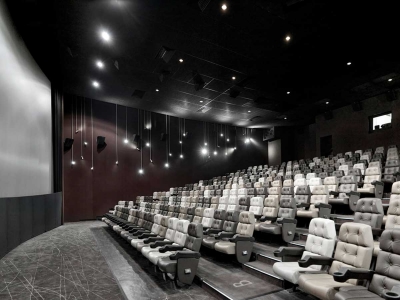

典型应用
