HDMI2.0+VGA网线传输器（HDBT）

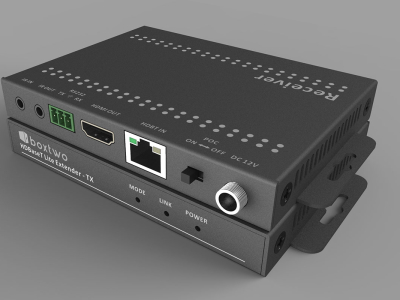

BTEH70G 70米HDMI2.0 4K@60hz 双向红外IR 双向RS232 直流12V POC供电任意一端免供电HDBT技术；支持19英寸集中供电机箱安装，满配12台

规格

BTEH70G

描述

BOXTWO出品BTEH70G传输器是一款集HDBaseT技术的传输器，此款产品是一款无压缩、无损失、无延迟的HDMI信号传输设备，适用于高清远距离传输的各种要求，可和其他HDBaseT产品配套使用，信号通过单根CAT5E/CAT6/CAT7网线传输的最远距离可达70米，兼容HDTV所有分辨率，支持HDMI2.0协议，最大支持4K60Hz的分辨率，该产品具有双向RS232通讯功能和双向红外发射和接收功能，可实现远距离遥控信号传输，支持远程POC供电，支持音频的加嵌和解嵌功能，支持EDID的智能管理。该产品用途广泛，可应用于多媒体会议室、多媒体教室、电影院等场合

传输距离（用Cat5e/6/7线缆）70米
自适应分辨率自动识别切换3840 (UHD) and 4096 (DCI) 2160p 4K video@60Hz with Chroma color subsampling 4:4:4/1920x1080p HD video@60Hz
支持超清4K 信号传输，带宽高达18Gbps，支持HDMI2.0
支持独立音频加嵌功能（发射端）和音频解嵌功能（接收端）
支持EDID管理功能（发射端）
传输双向IR信号和双向RS232控制信号
双向电源传输POC (Power over Cable) ，12v电源（发射到接收或者接收到发射）
可视化LED指示灯指示电源工作状态，设备运行状态，网线连接状态
网线采用标准的IEEE-568B线序

型号	HDMI 70M发射器	HDMI 70M接收器
输入	1XHDMI，1XVGA,1X3.5MM音频,1XRS232，1XIR_TX，1XIR_RX	1XHDBaseT
输出	1XHDBaseT	1XHDMI，1X3.5MM音频,1XRS232，1XIR_TX，1XIR_RX
协议标准	支持HDMI2.0和HDCP协议，支持EDID智能管理
分辨率	480i, 576i, 480p, 576p, 720p, 1080i, 1920 x 1080p,3840/4096 x 2160up to 60Hz 3840/4096 x 2160 up to 30Hz
支持色彩空间	1080p: 36Bit Deep Color 4K: 24Bit True Color, 4:4:4
数据速率	18Gbps
传输距离	CAT6线缆：1080p60Hz传输距离70米 4K60Hz传输距离35米
尺寸	152×100×27（mm）
重量	200g（不含包装和电源）
电源	AC：100-240V 50/60Hz 1.5A Max DC：12V 1500mA
功耗	≤11W
工作湿度	10%-90%
工作温度	0℃-50℃
储存温度	-20℃-75℃
