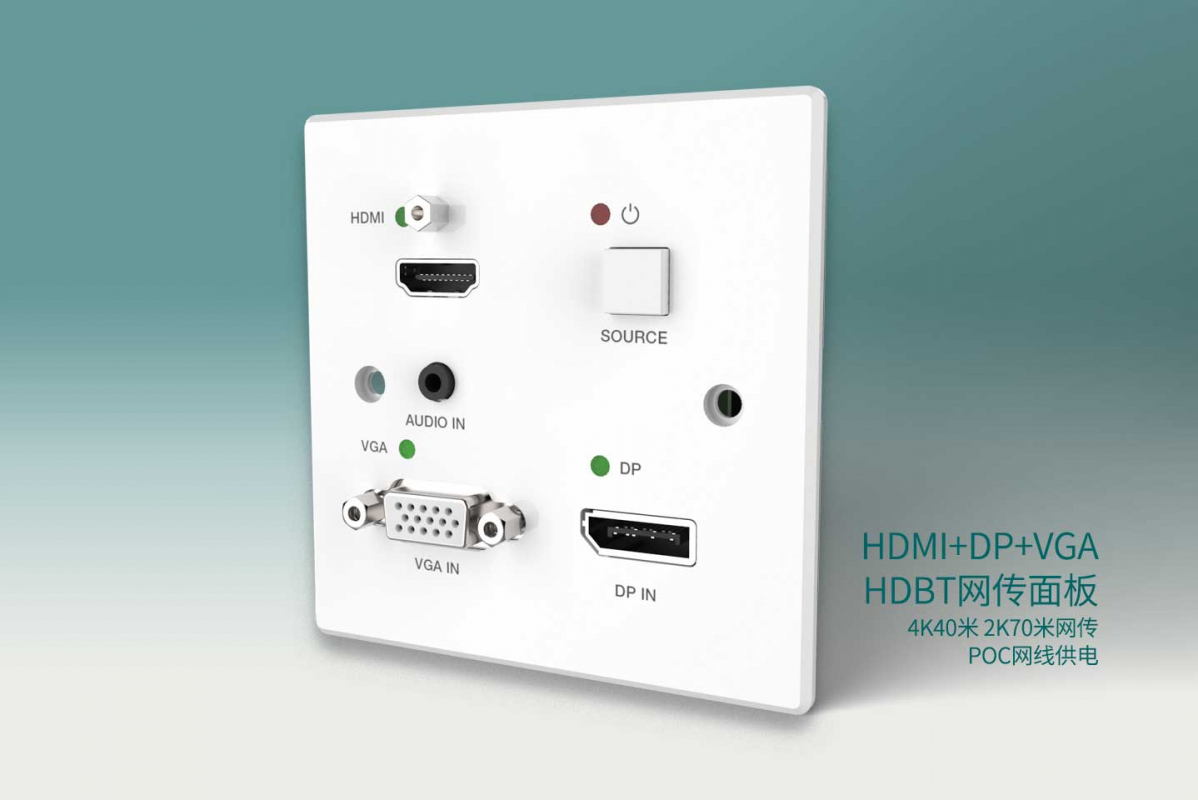

HDBT网传面板
BTEVHP70W;输入VGA+音频、HDMI、DP 任意切换;输出HDBT网口*1 支持POC供电
+ 查看更多
规格
2K | 4K | 全接口 | 简单版 | ||
70米 | 35米 | BTEHVP70W | BTEH70W |
描述
BOXTWO出品BTEVHP70W是一款HDBaseT技术的面板发射切换器,设备支持1路DP输入,1路VGA+模拟音频,1路HDMI输入,1路HDBaseT输出;支持按键切换,RS232串口切换,接触开关切换,信号优先级切换;同时支持在线控制,用户可以通过PC软件设置RS232控制,关联信号发送RS232控制命令等。HDBaseT支持4k@30hz,双向RS232,电源的传输。1080P可以传输70米,4K可以传输35米。适用于小型会议室或教室的信号传输与切换的应用场合。
- 支持全高清视频/超高清视频信号:1080P 3D和4Kx2K分辨率,支持HDCP
- 支持Displayport、HDMI、VGA+Audio 切换选择
- 支持HDBaseT传输协议
- 支持一端免供电POC
- 单根CAT5e/CAT6a电缆传输分辨率为1080P的HDMI信号最大距离为70米,传输分辨率为4Kx2K的HDMI信号最大距离为35米
- 支持按键切换与自动切换
- LED指示器实时显示工作状态
- 支持RS232透传,双向RS232通讯功能
- 支持PC端软件预置RS232的控制功能 ,按键,RS232,接触开关与自动切换
技术参数 | 发射切换面板 |
音视频输入 | |
输入 | 1路DP信号,1路VGA信号+音频,1路HDMI信号 |
音视频输出 | |
输出 | 1路HDBaseT信号 |
控制 | |
端口 | 1路RS232控制信号 1路接触开关 |
切换方式与控制 | 按键切换 RS232命令切换 接触开关切换 自动切换 RS232控制命令预置 |
常规 | |
传输距离 | 4Kx2K (≤35m),1080p≤70m) |
频带宽 | 10.2Gbps |
工作温度 | -10 ~ +40℃ |
湿度 | 10% ~ 90% |
外置电源 | 输入100VAC ~ 240VAC,50/60Hz 输出24VDC1.25A |
尺寸 | 115mm x115mm x 40.2mm(长x宽x高) |
