直插式4芯DVI端机
金属外壳LC*4 mini插头型 DVI-D 1920*1080@60hz 多模传输500米 发送端免供电BTFD44S
规格
BTFD44M多模

BTFD44S单模


描述

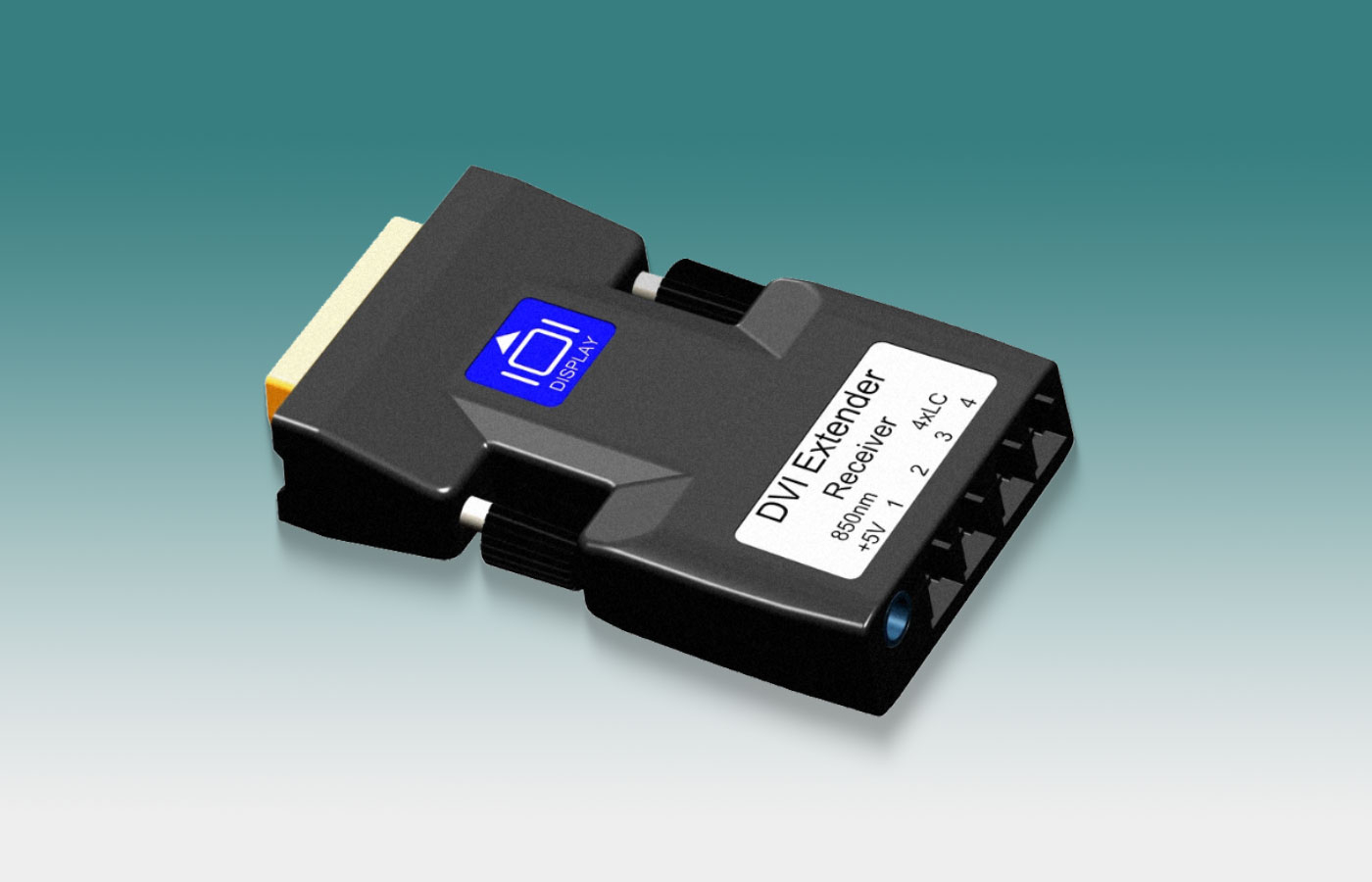

迷你插拔型DVI光端机/光纤传输器由一个光发送模块和一个光接收模块组成,每一个模块都带有一个4xLC 的光纤接口和一个18+1 Pin的DVI-D插头。 DVI光发射模块应用4个FP激光器做光源，接收模块采用4个pin光电二极管，这些器件具备传输分辨力为刷新频率60Hz 的UXGA (1920X1200)的信号。延伸器可以通过单模光纤把TMDS 信号延伸到2000米，器件不需要任何的放大器或中继器。



  • 最高支持DVI分辨率1920*1200/60Hz;
  • 18pin DVI-D电接口 ；
  • 4x LC 单模光纤，DVI-D连接器；
  • LC可插拔光接口；
  • 延长DVI信号传输距离达2000米;
  • 1310nm 激光器光源；
  • 内置EDID学习储存功能；
  • 恢复出厂EDID功能；
  • +5V电源供电；
  • 金属外壳、具有很好的保密性和EMI/EMC功能；

参数

描述

器件

发射激光器件

1310nm Single-mode FP

接收光电二极管

PIN-TIA

电特性

输入，输出信号

TMDS Level (complying with DVI1.0)

数据传输速率（最大）

Max. 1.65Gbps

接收输出端最大的抖动

Max. 309 ps

内部通道时间偏差

Max. 6ns

光特性

光功率动态范围

Min 10.5dB

机械特性

外壳尺寸(mm)

39WX15HX65L

连接器

光连接器r

4X LC 光连接

视频源和显示端连接器

18+1 pin DVI-D

推荐光纤

单模光纤

绝对额定值

参数

符号

最小

最大

单位

供电电压

VCC

- 0.3

+ 6.0

V

输入输出电压

Vin/out

- 0.3

VCC

V

工作温度

Top

0

70

°C

工作相对湿度

RHop

5

80*

%RH

存储温度

Tsto

- 40

+ 85

°C

存储相对湿度

RHsto

5

95*

%RH

BTFD44S 单模4芯DVI光端机说明书
BTFD44S 单模4芯DVI光端机尺寸图
