直插型2芯DVI光端机
LC*2 mini直插型 DVI-D 1920*1200@60hz 单模2000米 多模500米 发送端免供电BTFD42S
规格
BTFD42S




描述
迷你插拔型BTFD42S DVI 光纤延长器由一个光发射模块和一个光接收模块组成,每一个模块都带有2 个LC 的光纤接口和一个18+1PIN 的DVI-D 插头。BTFD42S-T 光发射模块应用了2 个1310/1550nm 激光器OSA 组件，OSA 组件内置1310/1550nm WDM 波片，实现单纤双路传输功能。BTFD42S-R 光接收模块采用2 个1310/1550nm WDM 接收OSA 组件,内置了1310/1550nm WDM 波片，可接收发射模块通过单根光纤传输来的双波长光信号。BTFD42S DVI光纤延长器分辨率高达WUXGA (1920X1200)/60Hz。延长器可以在2 根多模50/125 um 或62.5/125um 光纤或2根单模块光纤上传输，传输距离为多模光纤500 米，单模光纤2000m。



  • 兼容所有 VESA 分辨率，最高可达WUXGA (1920 X1200) 60Hz；
  • 通过50/125um或62.5/125um延长DVI信号传输距离500米;
  • 通过单模光纤可延长DVI信号传输距离2000米;
  • 2x LC 光接口; DVI-D连接器；
  • 内置WDM波片，采用1310nm/1550nm激光器
  • 具有EDID读写功能，可以把发射器插在显示终端上并读取EDID，存入到发射器的EEPROM内，不需要DDC的连接；
  • 具有紧凑的外壳设计，可以直接插到视频源和显示器上使用;
  • 产品包含2个+5V电源，一个DVI光纤发射器和一个DVI光纤接收器件；
  • 符合 Class 1 Laser eye safety要求；
  • 具有很好的保密性和EMI/EMC功能。
参数
描述
器件
发射激光器件
2只1310/1550nm WDM OSA
接收光电二极管
2只1310/1550nm WDM PIN-TIA OSA
电特性
输入，输出信号
TMDS Level (complying with DVI1.0)
数据传输速率（最大）
Max. 1.65Gbps
接收输出端最大的抖动
Max. 309 ps
内部通道时间偏差
Max. 6ns
光特性
光功率动态范围
Min 10.5dB
机械特性
外壳尺寸(mm)
42WX16HX69L
连接器
光连接器r
2x LC 光连接
视频源和显示端连接器
18+1 pin DVI-D
推荐光纤
50/125 um，62.5/125um多模光纤或单模光纤
BTFD42S 单模2芯DVI光端机尺寸图
BTFD42S 单模2芯DVI光端机说明书
相关产品

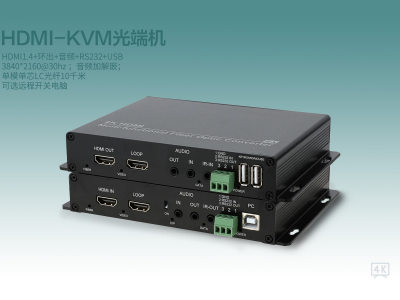

HDMI-KVM光端机
（4K30）HDMI-KVM音视频光端机
BTFH41UL单模单芯传输10KM；1路4K HDMI视频带环出+1路双向3.5音频+1路双向RS232数据，可选1路反向开关量（用于开关机），可选1路反向IR。
2021 11-18

（4K30Hz）HDMI音视频光端机由发送端和接收端组成，能通过单根光纤把计算机...

4K30分布式
4K30分布式处理器
HDMI-4K30+环出+音频+USB+RS232+IO+IR+千兆网口+千兆光口
2023 07-03

采用网络分布式架构，系统中任意一个单元故障均不影响系统继续运行，仅影响该单元对应...

多业务光端机
智慧磐石武警专用多业务光端机
智慧磐石武警专用多业务光端机、兼容多种哨位台、支持4路双向模拟视频+4路千兆以太网共享+2路电话+8路双向开关量+2路双向RS485数据+2路双向RS232数据、单模单芯传输20千米，无中继最远至80千米
2021 12-08

智慧磐石武警专用多业务光端机、兼容多种哨位台、支持4路双向模拟视频+4路千兆以太...

HDMI2.0+音频光端机
4K60 HDMI光端机
BTFH61A 4k60hz HDMI2.0 音频分离 18G带宽 单模单芯光纤传输10千米
2021 02-19

HDMI2.0光端机可将HDMI2.0信号延长至10千米（单模光纤）或300米（...

HDMI音视频光端机
（4K30）HDMI音视频光端机
BTFH41AL单模单芯传输10KM；1路4K HDMI视频带环出+1路双向3.5音频+1路双向RS232数据
2021 11-18

（4K30Hz）HDMI音视频光端机由发送端和接收端组成，能通过单根光纤把计算机...

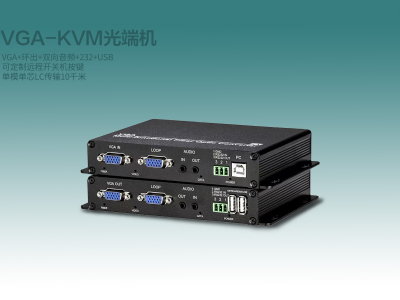

KVM-vga光端机
KVM光端机（VGA+USB）
BTFV21UL ；VGA/DVI可选+USB键鼠+音频；单模单芯KVM光端机；传输距离10km；1080P60分辨率
2019 04-01
3g-sdi光端机2
3G-SDI光端机（环出+数据）
型号BTFS21GL；单芯LC传输20公里；3G-SDI兼容HD-SDI；发送机带环出、接收机双路输出；带RS232/485数据
2023 04-19

型号BTFS21GL；单芯LC传输20公里；3G-SDI兼容HD-SDI；发送机...

迷你SDI光端机1
直插型1芯3G-SDI光端机
直插型 广播级 单模单芯 ST光口 3G/HD/SD-SDI 1920*1080@60hz 2.97G 10KM
2018 11-05

直插型 广播级 单模单芯 ST光口 3G/HD/SD-SDI 1920*1080...

HDMI光端机BTFH51AL
HDMI2.0多业务光端机
4K60-HDMI(带环出)+双向音频+RS232/485；光纤传输10-80公里，支持音频加嵌、解嵌、以及独立音频传输
2023 07-17

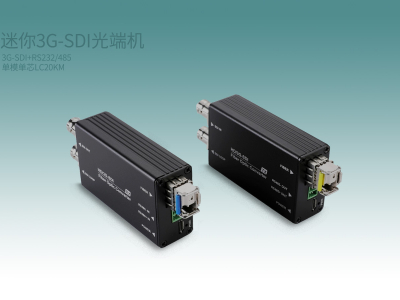

3G-SDI迷你光端机
迷你型3G-SDI光端机（环出+数据）
型号BTFS21SL；迷你型设计；单芯LC传输20公里；3G-SDI兼容HD-SDI；发送机带环出、接收机双路输出；带RS232/485数据
2023 04-19

型号BTFS21SL；迷你型设计；单芯LC传输20公里；3G-SDI兼容HD-S...

8路3Gsdi光端机
2-16路3G-SDI光端机
BTFS22G；BTFS24G；BTFS28G；BTFS216G；单模单芯2路/4路/8路3G/HD-SDI；传输距离20km；1920*1200@60Hz；带RS485数据；广播级；不闪屏防病态码
2019 04-01
莲花音频光端机
1至32路音频光端机（莲花头）
BTFA41 / BTFA42 / BTFA44 / BTFA48 / BTFA416 / BTFA432；1路/2路/4路/8路/16路/32路立体声音频；莲花头；单模单芯20KM；
2022 10-17

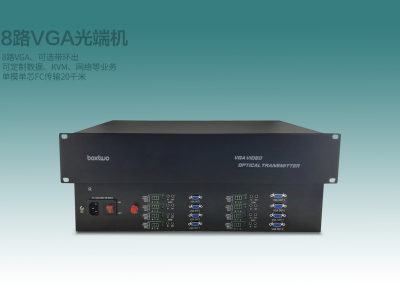

8路VGA光端机
1-8路VGA音视频光端机
BTFV21A；BTFV22A;BTFV24A;BTFV28A；单模单芯1路/2路/4路/8路VGA；RS232+音频；本地环出；传输距离20km；1920*1200@60Hz；非压缩无损
2019 04-01

北京播图科技有限公司出品的VGA光端机采用非压缩无损技术，支持单芯光纤传输1至1...

dp
DP1.4/8K光端机
BTFP81,DISPLAYPORT(DP)+音频+RS232+IR双向红外 单芯光纤300米
2021 04-22
16路卡侬光端机
2-16路平衡音频光端机（卡侬头）
BTFA22P / BTFA24P / BTFA28P/ BTFA216P；2路 / 4路 / 8路 / 16路平衡音频；卡侬头；广播级；20KM；16bit编码
2019 04-01

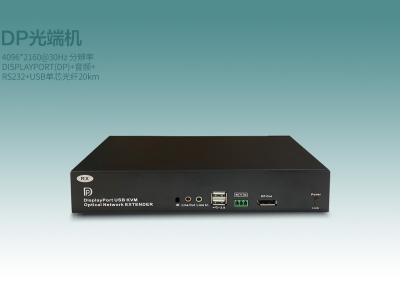

dp光端机
DP-KVM光端机
BTFP41,DISPLAYPORT(DP)+音频+RS232+USB/KVM，单芯光纤20km
2020 07-30
直插DVI光端机
直插型DVI光纤延长器/光端机
直插型 DVI-D 兼容HDMI1.4 3840*2160@30hz ；EDID实时透传；单/多模传输2000米；单芯LC光口；BTFD41SE
2021 12-28

直插型DVI-D 兼容HDMI1.4 3840*2160@30hz ；EDID实...

32路音频
1至32路音频光端机（3.5mm立体声）
BTFA11 / BTFA12 / BTFA14 / BTFA18 / BTFA116 / BTFA132；1路/2路/4路/8路/16路/32路立体声音频；3.5mm插孔；单模单芯20KM；
2021 05-19
led收发器内
LED光纤收发器-内电
BTFG21P 内置电源；纯千兆单网口；兼容各大品牌LED控制系统卡；单模光纤20千米或多模光纤500米
2022 09-29

LED控制系统光电转换器是由我公司自行研制的，具有自主的知识产权。吸收了国内外同...

直插HDMI光端机
直插型4K-HDMI光纤延长器/光端机
迷你直插型 HDMI1.4 3840*2160@30hz ；EDID实时透传；单/多模传输1000米；单芯LC光口；BTFH41SE
2021 12-06

迷你直插型 HDMI1.4 3840*2160@30hz ；EDID实时透传；单...

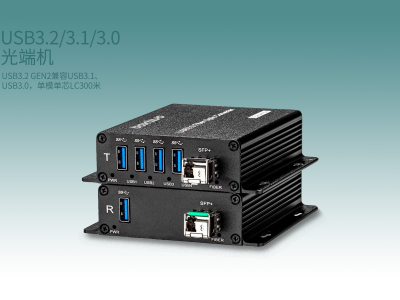

USB3.2光端机
USB3.2/3.0光端机
BTFU32；支持向下兼容USB3.2 Gen 1（即USB3.0）、Gen 2（即USB3.1）;不兼容USB1.1/2.0；传输距离单模光纤250米
2022 10-26

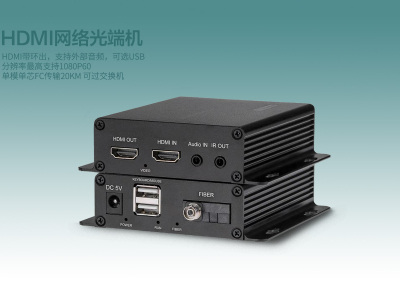

HDMI网络光端机
HDMI光端机（网络型）
1080P HDMI、HDCP解码、HDMI环出、独立3.5mm音频、自动音频加解嵌、支持网络交换机级练、一对多，多对多、可选KVM以及IR功能；BTFH11A
2022 02-28

HDMI音视频光端机用于延长传输HDMI音视频信号，通常在HDMI线极限长度无法...

8路DVI光端机
1-8路DVI音视频光端机
BTFD21A；BTFD22A;BTFD24A;BTFD28A；单模单芯1路/2路/4路/8路DVI；传输距离20km；1920*1200@60Hz；本地环出；音频+RS232同步；非压缩无损
2019 04-01
04281
LED光纤收发器
BTFG21 外置电源；纯千兆单网口；兼容各大品牌LED控制系统卡；单模光纤20千米或多模光纤500米
2022 09-29

LED控制系统光电转换器是由我公司自行研制的，具有自主的知识产权。吸收了国内外同...

untitled
直插型1芯DVI光端机
LC*1 直插型 DVI-D （支持HDMI 4K）单模2000米 多模300米 单端免供电BTFD41S
2018 09-30

LC*1 直插型 DVI-D （支持HDMI 4K）单模2000米 多模300米...

4芯DVI
直插型4芯DVI端机
金属外壳LC*4 mini直插型 DVI-D 1920*1080@60hz 多模传输500米 发送端免供电BTFD44S
2018 10-07

LC*4 mini直插型DVI-D 1920*1080@60hz 多模传输500...

HDMI-KVM光端机网传一体BTE900TR
4K-HDMI+KVM网络/光纤传输器
4K30-HDMI+双向音频+USB+RS232+IR；光纤传输10-80公里或网络传输；支持点对点以及点对多点传输；支持POE供电
2023 07-06

本产品采用无损无压缩传输技术，将4K超高清视频信号进行长距离传输，同时从接收端将...

4口USB2.0光端机
USB2.0光端机4口
BTFU24；USB2.0一拖四，支持USB2.0;兼容1.1/1.0；单模单芯LC传输距离20千米；可定制FC/SC/ST光口
2023 05-15

BTFU24；USB2.0一拖四，支持USB2.0;兼容1.1/1.0；单模单芯...

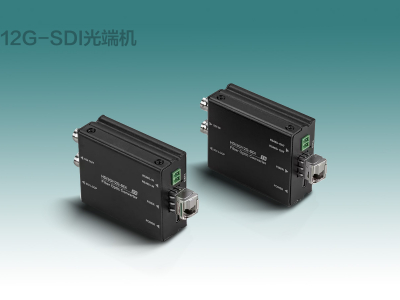

12G-SDI光端机2
