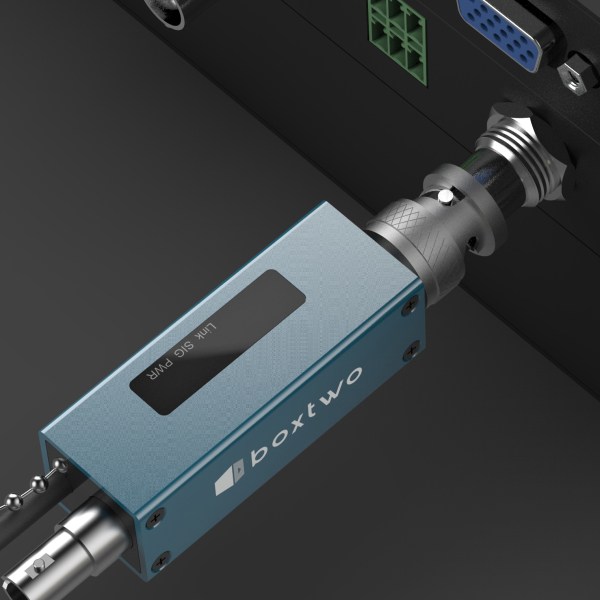

产品特性
支持 SMPTE-292M(HD-SDI) and SMTPE-259M(SD-SDI)协议 ;
支持SMPTE-424M(3G-SDI) ;
紧凑金属小外形结构 ;
传输速率 2.97Gb/s ;
传输距离可达 10km
输入阻抗 75Ω;
ST 光纤接口;
BNC 电接口;
+5V 电源供电;
工作温度: -40℃~+85℃
1310nm FP激光器光源
尺寸(WxHxD): 19.55mm x19.55mm x 50 mm
符合 RoHS 要求
技术数据
封装 | 紧凑型金属外壳 | |
光纤接口 | ST光接口 | |
光纤类型 | 单模光纤 | |
传输距离 | 10km | |
支持的 SDI 信号 | 3G-SDI,HD-SDI, SD-SDI | |
最大数据速率 | 2.97Gb/s | |
工作温度 | -40°C~85°C | |
电源 | +5V | |
工作电流 | -TX | Max: 200mA |
-RX | Max: 200mA | |
激光器类型 | 1310nm laser | |
光电二极管类型 | PIN-PD | |
发射器参数 | -TX 光功率: | -6~-1dBm |
-TX 消光比Er | >5.0dB | |
接收器参数 | -灵敏度. | <-20.5dBm |

连接图:

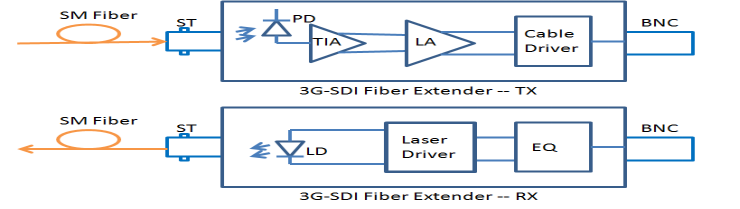

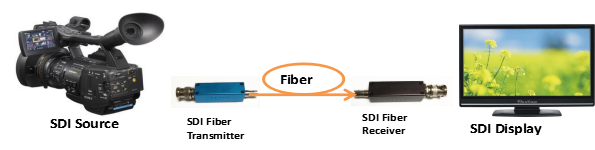

把SDI光纤发射器直接对接在视频源的BNC接口上,接上电源。把接收器对接在显示器的BNC接口上,接上电源,用一根ST接口的单模光纤,通过光纤的两头的ST接口连接光发射器和接收器。打开视频源和显示器,光纤延长器就可以正常工作

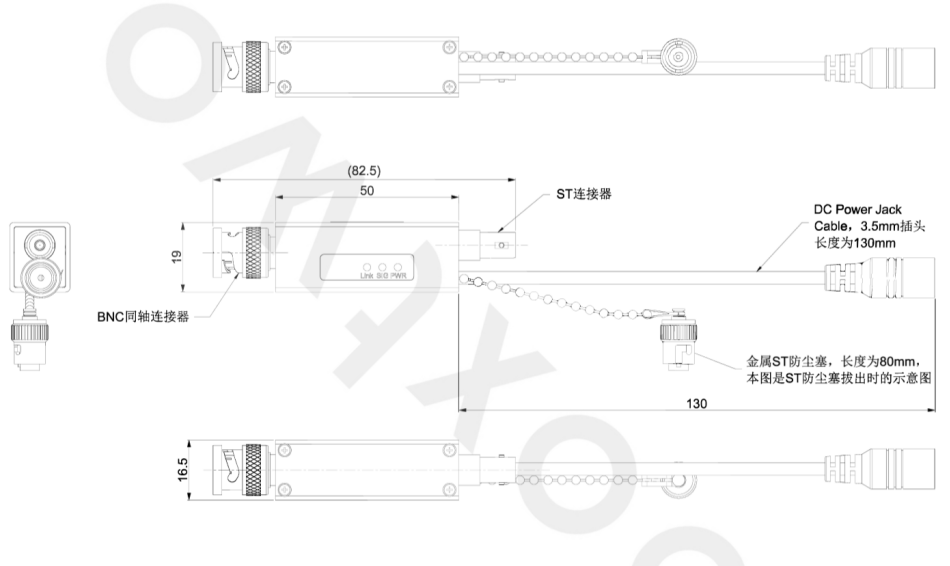

外形尺寸:
