4K-HDMI+KVM网络/光纤传输器

4K30-HDMI+双向音频+USB+RS232+IR；光纤传输10-80公里或网络传输；支持点对点以及点对多点传输；支持POE供电

规格

BTE900TR

描述

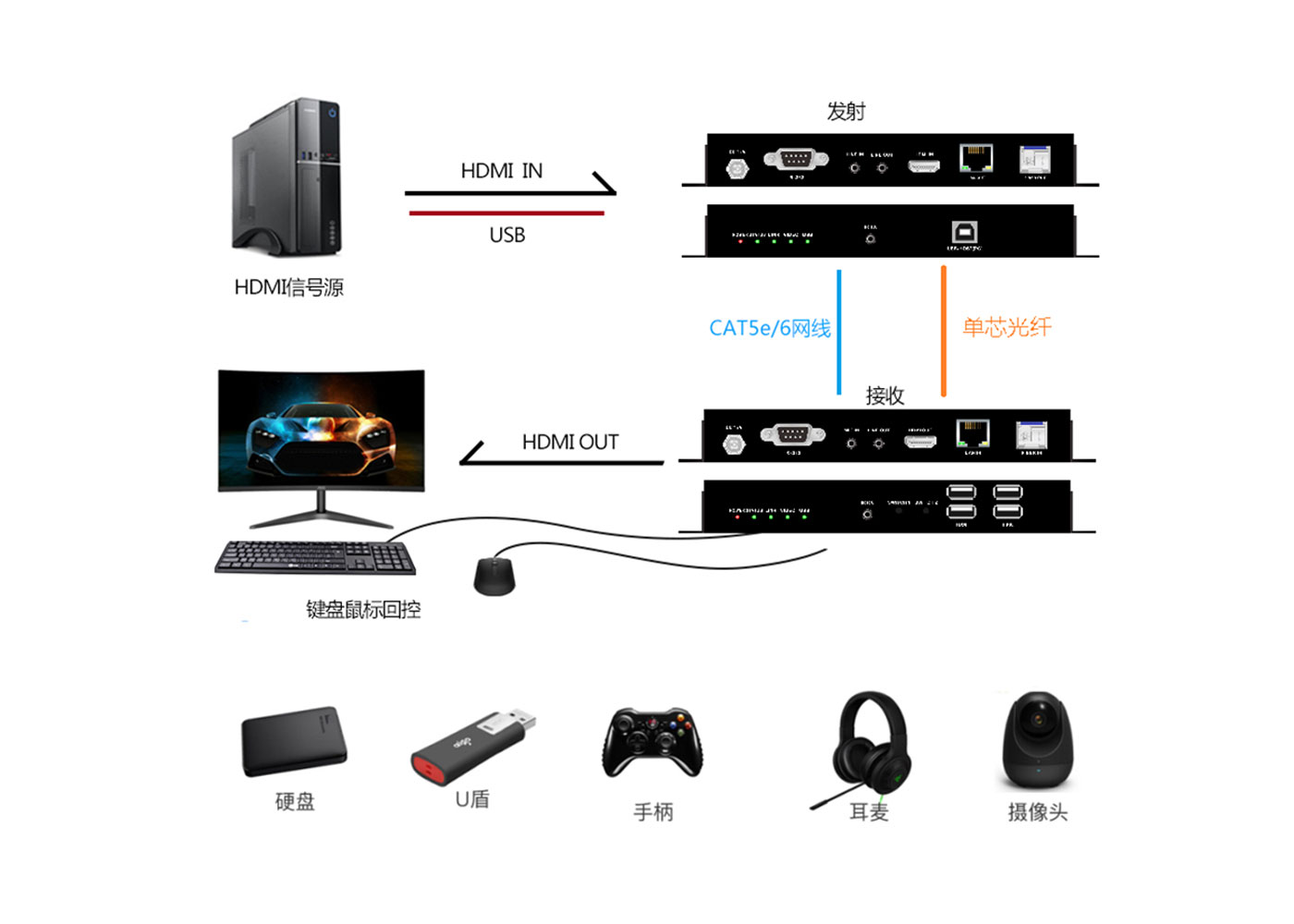

本产品采用无损无压缩传输技术，将4K超高清视频信号进行长距离传输，同时从接收端将鼠标键盘控制信号发送到接收端，实现KVM延长功能。本产品还可以支持全功能的USB2.0延长，因此接收端不仅可以连接鼠标键盘，还可以连接U盘，USB摄像头，USB耳机等USB设备。本产品既可以使用网线也可以使用单芯单模LC光纤进行传输，通过光纤可以将HDMI信号和USB信号传输距离延长到80公里。

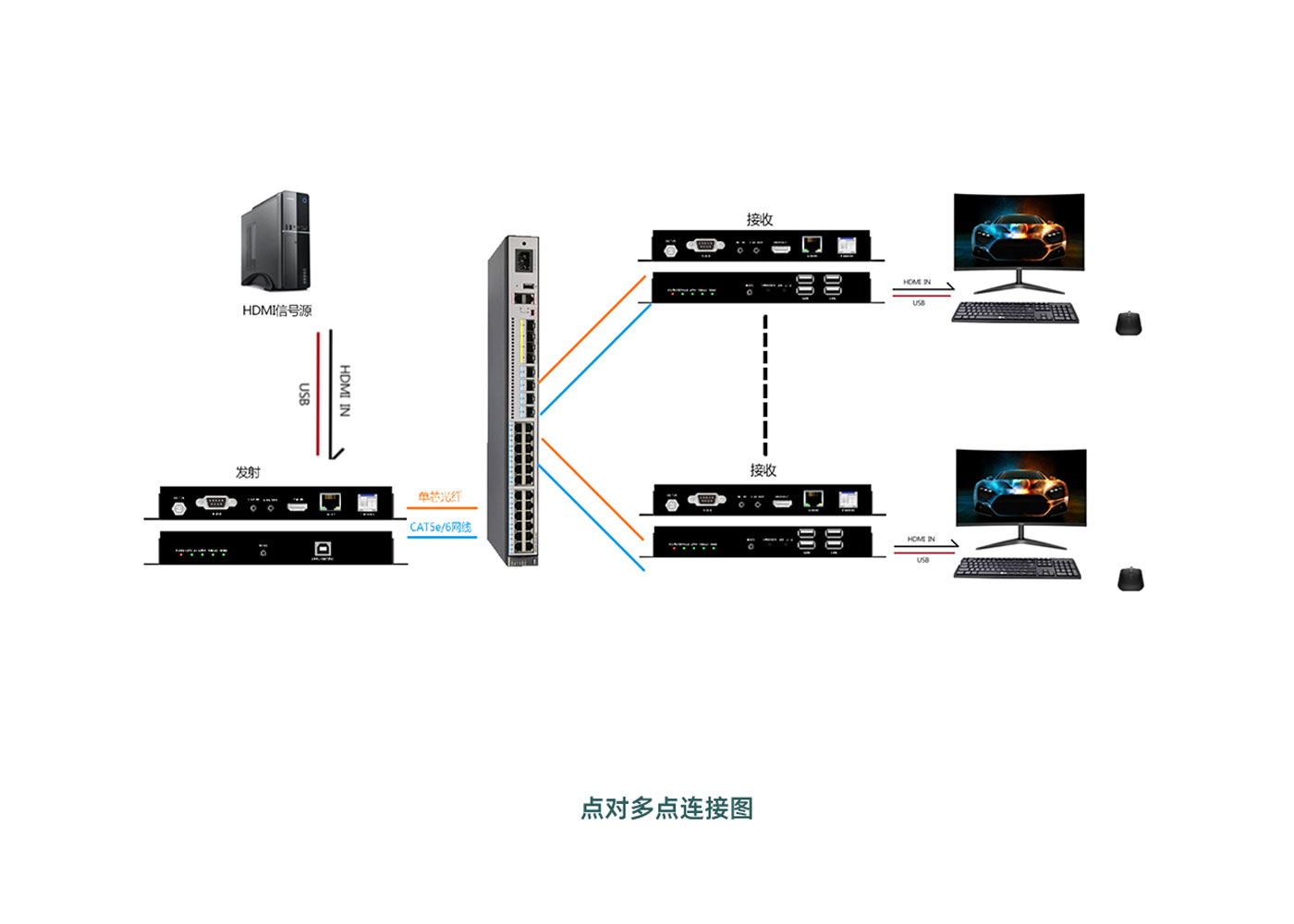

本系列产品特点还在于支持无损4K超高清格式的传输，支持全格式HDMI音频，全方位满足高端客户的视听需求。是业界领先的解决方案。本产品还可以定制支持串口信号、红外信号、音频信号的传输，从而满足客户各种复杂组合功能的需求。本产品可以接入交换机，实现点到多的功能，可以广泛应用于需要信号远距离传输、分配等领域。

分辨率支持最大4K@30Hz 4:4:4，超高清完全无损
支持鼠标键盘信号延长
支持全功能USB信号延长
支持HDMI音频 2CH/5.1CH/7.1CH/DTS/Dolby格式
支持PoE供电（802.3AF），方便施工，提高系统安全性
传输距离通过网线最远可达150M，通过光纤最远可达80公里

参数	说明
电源	PoE(802.3AF) 或者 12V1.5A直流电源
HDMI信号	HDMI1.4，支持HDCP1.4
HDMI音频格式	2声道/5.1声道/7.1声道/DTS/Dolby
LAN接口	RJ45接口
光纤接口	SFP接口（单芯LC接口）
USB接口	接收端全功能USB2.0 *4
扩展音频接口	3.5mm接口输入输出
支持分辨率	4K@30Hz/1080p@60Hz / 1080p@50Hz / 1080p@30Hz 720p@50Hz / 720p@60Hz/ 480p@60Hz
USB接口支持设备	USB2.0外设
传输距离	网线： CAT5e/CAT6 150米光纤：最长可达80公里
工作温度	0°C - 40°C
工作湿度	20% ~ 90% RH(无凝结)

4K-HDMI+KVM网络/光纤传输器规格书
