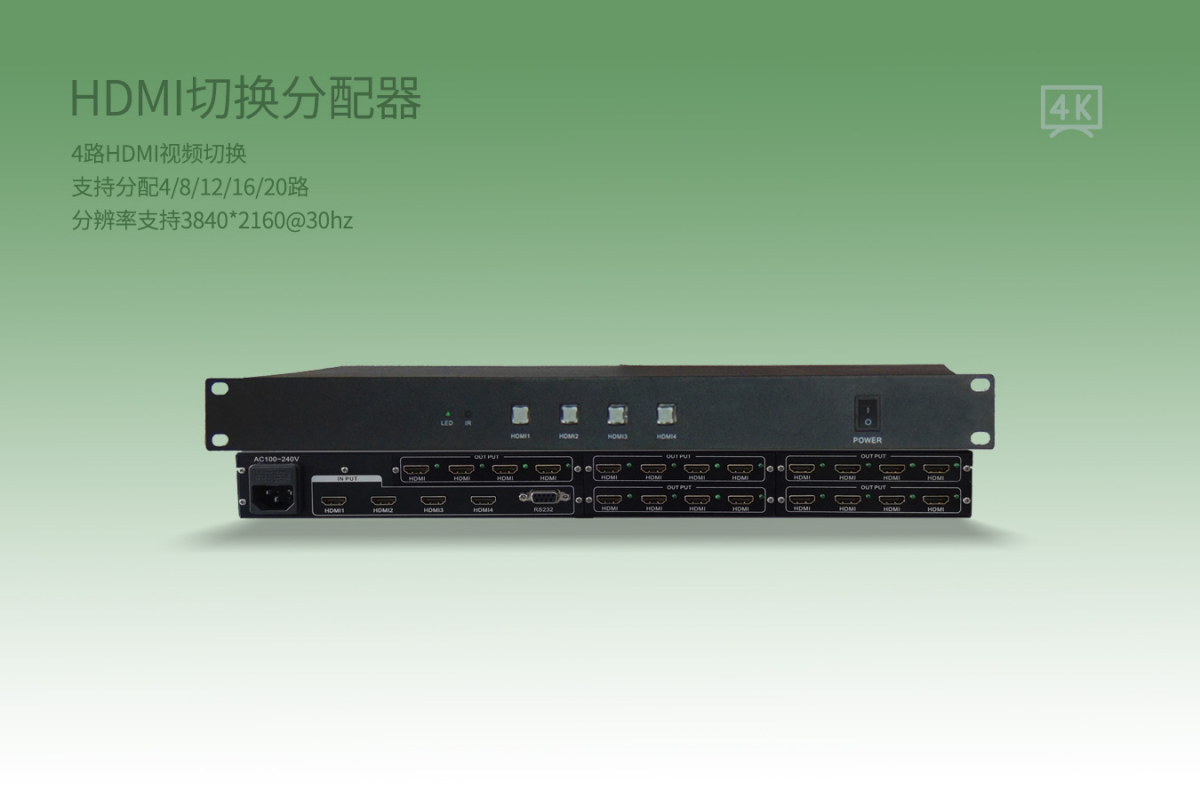

HDMI切换分配器
BTSH404(4分4)；BTSH408(4分8)；BTSH412(4分12)；BTSH416(4分16)；BTSH420(4分20)；分辨率最高支持3840*2160@30hz；视频切换并复制分配4、8、12、16、20路；HDCP
规格
 BTSH404
 BTSH408
 BTSH412
BTSH416
BTSH420

描述

      BTSH400系列切换分配器是一款多功能的图像处理器，单台设备即可完成4个不通4K-HDMI视频信号的切换并复制分配输出给4至20台显示设备，信号支持最高4k@30hz分辨率，且支持内嵌音频同步切换，切换方式多样，如面板按键、遥控器切换，以及通过RS232串口发送指令控制，支持中控指令对接。产品支持4路HDMI信号输入，4至20路HDMI信号输出，输入以及输出信号最高可以支持超高清3840*2160@30Hz。同时产品所有输入信号均可以支持图像和音频的同步切换。



  • 接口带宽 3.4Gbps（总带宽 10.2Gbps），支持最高分辨率： 3840x2160P@30;
  • 支持 HDCP1.4 修订版，提供了杰出的安全和数字内容保护能力；
  • 输出传输距离采用优质线材最大可传20米；
  • 输出板卡路数可根据客户需求定制；
  • 支持4路HDMI切换并复制分配4至20路输出；
  • 支持红外遥控远程控制；支持机箱按键切换操作，支持RS232控制协议；
  • 具有掉电记忆功能，带有断电现场保护功能；
  • 内置国际通用电源，支持AC100-240V输入；
  • 兼容标准19英寸机柜的全金属机箱。
  • 支持 HDCP 可以解蓝光 DVD 等等之类的相应设备
名称
规格
输入信号
HDMI信号
HDMI1.4(HDCP1.4)
输出信号
HDMI输出
4-20路HDMI输出
其它
控制方式
遥控器、按键、RS-232串口
供电
AC100-240V
功耗
最大60W
机箱规格
尺寸
440mm(长)x240mm(深)x44mm（高）
重量
约3.5Kg
BTSH400系列HDMI切换分配器说明书
相关产品
hdmi2.0分配器
HDMI2.0分配器
BTSH202(1分2)；BTSH204(1分4)；BTSH208(1分8)；分辨率最高支持3840*2160@60hz；4：4：4；支持3D；支持HDCP2.2；支持EDID管理
2019 01-24
转换器
多格式转换器
BTCX100；支持AV/CVBS/YBPBR/VGA/DVI/HDMI等视频格式互转；支持分辨率调节、图像位置、图像大小；图像色温调节等；最高支持1920*1080P60
2019 01-24
dvi分配器

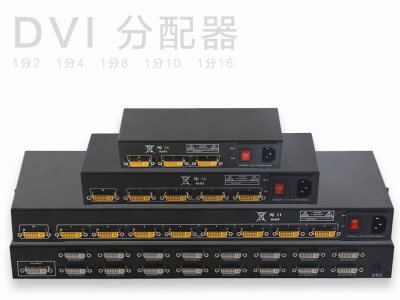

DVI分配器
