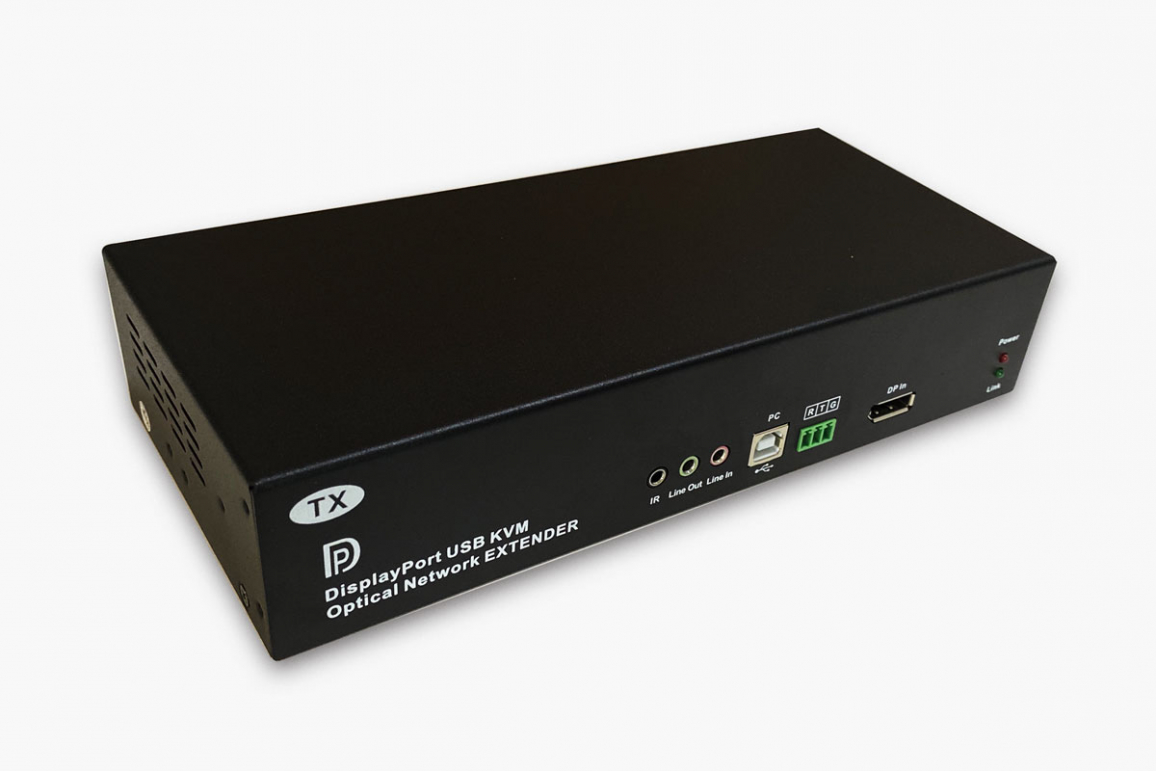

DP-KVM光端机
BTFP41,DISPLAYPORT(DP)+音频+RS232+USB/KVM，单芯光纤20km
规格

BTFP41

描述

     BOXTWO北京播图科技有限公司出品的DP-KVM光端机由发送器和接收器组成，支持一对一或者一 对多接收传输。本产品支持支持单根单模光纤或单模双纤计算机主机的音频，麦克风，视频，USB2.0 键鼠 延长到远端，用户可以在远端实时收听到电脑主机的图像和声音，并使用电脑。本产品支持 DP 高清音视频 的实时传输，分辨率为：4K@30Hz,2560×1440@60,2048x2048@60HZ,1920X1920@60HZ,1920×1200@60Hz， 1080P 等分辨率，向下兼容。光纤传输距离可达 2-80 公里远程操控。DisplayPort 1.2a 增加可由视频输出 端动态控制显示屏更新率的技术“适应性同步”，让显示屏完全配合视频输出端的指示来更新画面。



  • KVM光端机支持 DisplayPort 1.2a, 适应性同步分辨率，最大支持 4096*2160@30Hz 分辨率。且自适应向下兼 容各分辨率
  • KVM光端机支持单根单模光纤或单模双纤布线简单，安装维护方便。
  • 支持通过多模光纤传输，可以达到 500m. 通过单模光纤传输，可以达到 80KM 支持传输 USB 2.0 扩展，兼容键盘，鼠标，触摸，存储。
  • 支持 DP 高清视频信号传输 支持 RS-232，和 3.5mm 立体声音频麦克风。
  • 支持高清，4K@30Hz，1920*1200@60Hz 光接口 SFP（LC）光衰减-3db，（可选 FC 接口）-3db 自动识别和配置各种显示模式
  • 内置自动均衡，画面清晰稳定 内置 ESD 保护电路，能有效防止静电损
*

名称型号

BTFP41

视频

DisplayPort

接口协议

DisplayPort(简称:DP) 发送器&接收器

像素带宽

8.91Gbps

分辨率

4K@30Hz,1920x1200@60;1600x1200@60;1680x1050@60;1280x1024@60;1280x1024@75;1280 x 720@60;1024 x 768@60;

RS232

3PIN 口工业端子(DB9 串口)

波特率

115200 -> 57600 -> 38400 -> 19200 -> 9600 -> 4800 -> 2400

SFP 光纤模块/1X9 光模块

1X9 模块 支持 FC 光接口（可选单模/多模），LC 光接口 /SFP 可选单模/多模）

波长

1550/1310nm，SFP 光模块 10KM-20KM-40KM-80KM 可选

带宽

4.25 Gbps（光衰减-3db）

DC3.5 连接器

MIC IN麦克风输入接口，外接麦克风

LINE OUT 立体音频声输出，可外接耳机或音响功放

温度

-10 到 +45°C

湿度

5 到 90 %

功耗

TX≤300mA / RX≤350mA

电源

电源支持 AC220 电源线

外形尺寸

（长*宽*高）240*98*47mm

重量

发送：0.75KG 收：0.75KG

BTFP41-DP KVM光端机用户手册
相关产品
untitled
直插式1芯DVI光端机
LC*1 mini插头型 DVI-D （支持HDMI 4K）单模2000米 多模300米 单端免供电BTFD41S
2018 09-30

LC*1 mini插头型 DVI-D （支持HDMI 4K）单模2000米 多模...

2芯光纤延长器
直插式2芯DVI光端机
LC*2 mini插头型 DVI-D 1920*1200@60hz 单模2000米 多模500米 发送端免供电BTFD42S
2018 10-05

迷你插头型 DVI-D （1920*1200@60hz ）单模2000米 多模3...

4芯DVI
直插式4芯DVI端机
金属外壳LC*4 mini插头型 DVI-D 1920*1080@60hz 多模传输500米 发送端免供电BTFD44S
2018 10-07

LC*4 mini插头型 DVI-D 1920*1080@60hz 多模传输50...

untitled.104
直插式4K HDMI光端机
LC*1 mini插头型 HDMI1.4 3840*2160@30hz 单/多模传输300米BTFH41S
2018 10-12

LC*1 mini插头型 HDMI1.4 3840*2160@30hz 192...

迷你SDI光端机1
直插式1芯3G-SDI光端机
MINI插头型 广播级 单模单芯 ST光口 3G/HD/SD-SDI 1920*1080@60hz 2.97G 10KM
2018 11-05

MINI插头型 广播级 单模单芯 ST光口 3G/HD/SD-SDI 1920*...

HDMI光端机BTFH41
4K HDMI光端机
无损非压缩 壁挂式 / 机架式单路或多路 ( 4K、3D、HDCP ) HDMI1.4 光端机/光纤传输器/光纤延长器 单模/多模兼容 单双芯可选 BTFH41
2018 11-29

BTFH41M是支持4K分辨率的超高清HDMI光端机，通过数字芯片将HDMI视频...

8路VGA光端机
1-8路VGA音视频光端机
BTFV21A；BTFV22A;BTFV24A;BTFV28A；单模单芯1路/2路/4路/8路VGA；RS232+音频；本地环出；传输距离20km；1920*1200@60Hz；非压缩无损
2019 04-01

北京播图科技有限公司出品的VGA光端机采用非压缩无损技术，支持单芯光纤传输1至1...

8路DVI光端机
1-8路DVI音视频光端机
BTFD21A；BTFD22A;BTFD24A;BTFD28A；单模单芯1路/2路/4路/8路DVI；传输距离20km；1920*1200@60Hz；本地环出；音频+RS232同步；非压缩无损
2019 04-01
8路HDMI
2-8路HDMI音视频光端机
BTFH42A；BTFH44A；BTFH48A；单模单芯1路/2路/4路/8路HDMI；传输距离20km；1920*1200@60Hz；音频解嵌输出+RS232同步；非压缩无损
2019 04-01
8路3Gsdi光端机
2-16路3G-SDI光端机
BTFS22G；BTFS24G；BTFS28G；BTFS216G；单模单芯2路/4路/8路3G/HD-SDI；传输距离20km；1920*1200@60Hz；带RS485数据；广播级；不闪屏防病态码
2019 04-01
KVM-vga光端机
KVM光端机（VGA+USB）
BTFV21UL ；VGA/DVI可选+USB键鼠+音频；单模单芯KVM光端机；传输距离10km；1080P60分辨率
2019 04-01
16路卡侬光端机
2-16路平衡音频光端机（卡侬头）
BTFA22P / BTFA24P / BTFA28P/ BTFA216P；2路 / 4路 / 8路 / 16路平衡音频；卡侬头；广播级；20KM；16bit编码
2019 04-01
USB2.0光端机1口
USB2.0光端机
BTFU21；支持USB2.0;兼容1.1/1.0；传输距离300米
2019 04-17
HDMI2.0+音频光端机
4K60 HDMI光端机
BTFH61A 4k60hz HDMI2.0 音频分离 18G带宽 单模单芯光纤传输10千米
2021 02-19

HDMI2.0光端机可将HDMI2.0信号延长至10千米（单模光纤）或300米（...

dp
DP1.4/8K光端机
BTFP81,DISPLAYPORT(DP)+音频+RS232+IR双向红外 单芯光纤300米
2021 04-22
32路音频
1至32路音频光端机（3.5mm立体声）
BTFA11 / BTFA12 / BTFA14 / BTFA18 / BTFA116 / BTFA132；1路/2路/4路/8路/16路/32路立体声音频；3.5mm插孔；单模单芯20KM；
2021 05-19
HDMI音视频光端机

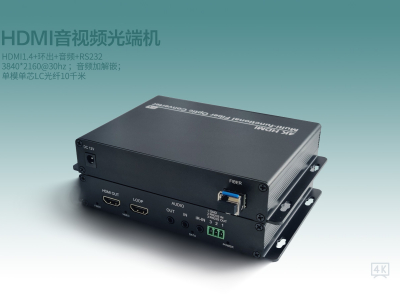

（4K30）HDMI音视频光端机
