多格式转换器
BTCX100；支持AV/CVBS/YBPBR/VGA/DVI/HDMI等视频格式互转；支持分辨率调节、图像位置、图像大小；图像色温调节等；最高支持1920*1080P60
规格
AV/CVBS/YBPBR/VGA/DVI/HDMI
互转




描述

       BOXTWO出品多格式转换器是一款任意格式到任意格式的转换器设备，支持转换器实现任意AV/YPbPr/VGA/DVI/HDMI到任意AV/YPbPr/VGA/DVI/HDMI间的转换，用户可通过前面板上的按键实现系统的设置和菜单调整.当没有菜单显示的时候,前面板上的按键“Enter/Output” 按键用来切换输出信号格式,比如AV, YPbPr, VGA, DVI or HDMI,并通过指示灯显示出来.后面板上的拨码开关用来选择输出信号的分辨率等功能，广泛适用于广电、音视频会议、监控等系统的新建或改造中。


  • 支持任意高清标清模拟和数字信号转换功能
  • 支持HDMI/DVI/VGA/YPBPR/CVBS+LR信号输入，HDMI/DVI/VGA/YPBPR/CVBS+LR信号输出
  • 支持视音频同步转换，支持即插即用功能
  • 支持输入各种接口对应格式各种分辨率
  • 支持26种分辨率:
  • 640*480;800*600;1024*768;1280*1024;1366*768;1440*900;1600*1200;1680*1050;1920*1200;1080P@50/60;1080I@50/60;720P@50/60;576P@50;480P@60;576I@50;480I@60;
  • 支持图像缩放-10%至+10%调节
  • 支持输入输出信号检测，自适应输入信号，可以自动识别输入信号的种类，自动跳转到相应的输入通道
  • 支持色彩、亮度、对比度、锐度等图像调节
  • 支持图像镜像功能
参数
规格
电气
CVBS输入（采用DVI接口）
支持NTSC，PAL，电平1Vp-p，阻抗75Ω
YPBPR输入（采用DVI接口）
支持480p，576p，720p，1080i，1080p，电平0.7Vp-p，阻抗75Ω
VGA输入（采用DVI接口）
支持800*600,，1024*768，1280*720，1280*800，1280*1024，1360*768，1366*768，1440*900，1400*1050，1600*1200，1680*1050，1920*1080，1920*1200，电平0.7Vp-p，阻抗75Ω
DVI输入（采用DVI接口）
支持800*600,，1024*768，1280*720，1280*800，1280*1024，1360*768，1366*768，1440*900，1400*1050，1600*1200，1680*1050，1920*1080，1920*1200
HDMI输入（采用DVI接口）
支持800*600,，1024*768，1280*720，1280*800，1280*1024，1360*768，1366*768，1440*900，1400*1050，1600*1200，1680*1050，1920*1080，1920*1200
CVBS输出（采用DVI接口）
支持NTSC，PAL，电平1Vp-p，阻抗75Ω
YPBPR输出（采用DVI接口）
支持480p，576p，720p，1080i，1080p，电平0.7Vp-p，阻抗75Ω
VGA输出（采用DVI接口）
支持800*600,，1024*768，1280*720，1280*800，1280*1024，1360*768，1366*768，1440*900，1400*1050，1600*1200，1680*1050，1920*1080，1920*1200，电平0.7Vp-p，阻抗75Ω
DVI输出（采用DVI接口）
支持800*600,，1024*768，1280*720，1280*800，1280*1024，1360*768，1366*768，1440*900，1400*1050，1600*1200，1680*1050，1920*1080，1920*1200
HDMI输出（采用DVI接口）
支持800*600,，1024*768，1280*720，1280*800，1280*1024，1360*768，1366*768，1440*900，1400*1050，1600*1200，1680*1050，1920*1080，1920*1200
电源
适配器
AC：110V-240V 50/60Hz输入，DC：12V 1500mA输出
功耗
≤7W
温度
工作温度
0℃-50℃
储存温度
-10℃-75℃
湿度
储存湿度
10%-95%RH
物理
尺寸
152*96*27mm
重量
200g（不带包装）
（万能）多格式转换器规格书
相关产品
hdmi2.0分配器
HDMI2.0分配器
BTSH202(1分2)；BTSH204(1分4)；BTSH208(1分8)；分辨率最高支持3840*2160@60hz；4：4：4；支持3D；支持HDCP2.2；支持EDID管理
2019 01-24
dvi分配器
DVI分配器
BTSD102(1分2)；BTSD104(1分4)；BTSD108(1分8)；BTSD1010(1分10)；；BTSD1016(1分16)分辨率最高支持1920*1200@60hz；4：4：4；支持EDID管理
2019 02-25
切换器qh41a-1
HDMI2.0 4进1出切换器
BTQH41A；4路HDMI输入1路HDMI输出；支持4K@60，RS232控制、按键、红外遥控、中控控制
2019 09-19
切换分配器
HDMI切换分配器
BTSH404(4分4)；BTSH408(4分8)；BTSH412(4分12)；BTSH416(4分16)；BTSH420(4分20)；分辨率最高支持3840*2160@30hz；视频切换并复制分配4、8、12、16、20路；HDCP
2022 09-29

BTSH200系列切换分配器是一款多功能的图像处理器，单台设备即可完成4个不通4...

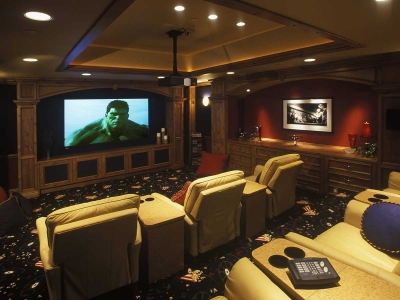

典型应用
